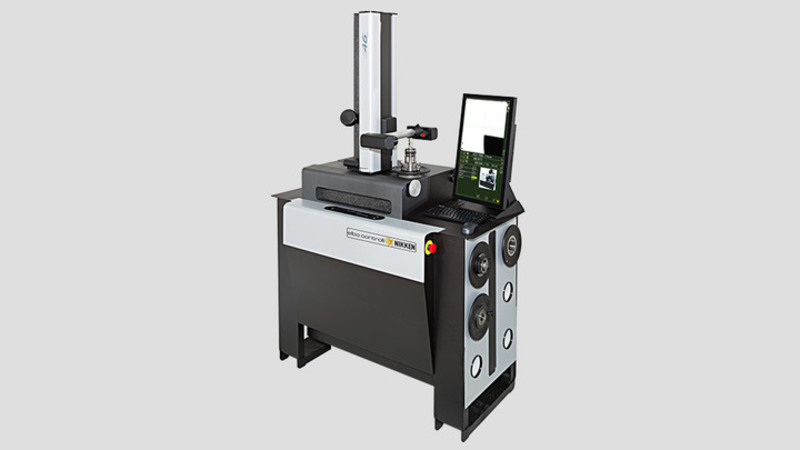

E46L Nastavovací přístroj

Zcela nová koncepce ergonomické platformy volně stojí na svém vlastní základně. NOVINKA E46L má nadzemní granitovou a nerezovou konstrukci kombinovanou a vybavenou 22 “monitorem s dotykovou obrazovkou HD.

Systém dotykové obrazovky je namontován na výšku pro snadné prohlížení a ovládání. Rozložení obrazovky a snadno použitelný software založený na ikonách, který je rozdělen do dvou samostatných částí, nejen zobrazuje viditelné obrazy aktuálního nástroje a profilu, ale navíc umožňuje přístup ke všem funkcím a novým funkcím softwaru a integrální správě nástrojů.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 400 mm (poloměr 200 mm); výška max 600 mm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max. Chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. elektronická milimetrová úroveň.
• Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z nerezové oceli nabízející vysokou mechanickou pevnost a dlouhou životnost, namontovaná na podlaze se 3 pevnými podpěrami a jednou nastavitelnou podpěrou z oceli.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm. Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Lineární kluzná vedení: 2 pro kluzné lišty osy X a 1 pro kluzné lišty osy Z.
• Zdvojené kuličkové šrouby (celkem čtyři), mazaná po celou dobu životnosti.
• Univerzální elektromechanické upínání nástrojů (pouze ISO).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena s radiální kompenzací upínací síly - žádná chyba úhlového chodu osy.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

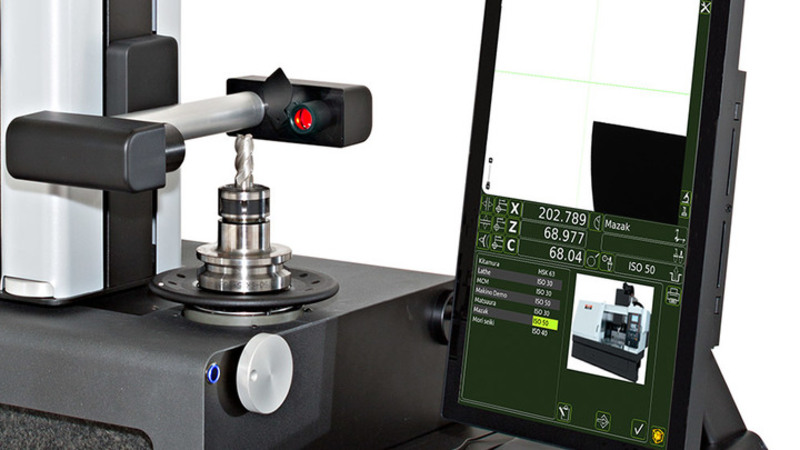

Kamerový systém pro měření nástrojů a kontrolu řezání sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 10 x 10 mm.
• Zvětšení přibližně 26x.
• Bi-telecentrický objektiv.
• Optické dublety při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• Episkopický LED reflektor s červeným světlem s prstencovou čočkou, diaskopický LED puntiformní iluminátor s červeným světlem.

Rozhraní obsluhy stroje prostřednictvím:

• Full HD LCD 22 ”barevný dotykový monitor. Čtyřjádrový procesor Intel I3.
• Operační systém UBUNTU LINUX 14.04 LTS. Ukládání dat na SSD disk SSD.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s. Čtyři USB porty.
• Jeden síťový port LAN a bezdrátové připojení (Wi-Fi 802.11 150 Mb / s).

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky (na základě ISO7000). Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje. Také možnost vytvořit vlastní formát. Teoretické měření a správa tolerančních údajů.
• Sada nástrojů a univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Možnost importu výkresů ve formátu DXF pro překrytí výkresu na živém profilu nástroje.
• Export profilu nástroje lze exportovat do formátu DXF.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
• Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Možnost dvojitého OS a dvojitého monitoru pro integraci se softwarem pro správu Elbo Controlli NIKKEN TP32.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1282 mm, Výška = 1874 mm, Hloubka = 672 mm. Čistá hmotnost: 258 kg.
