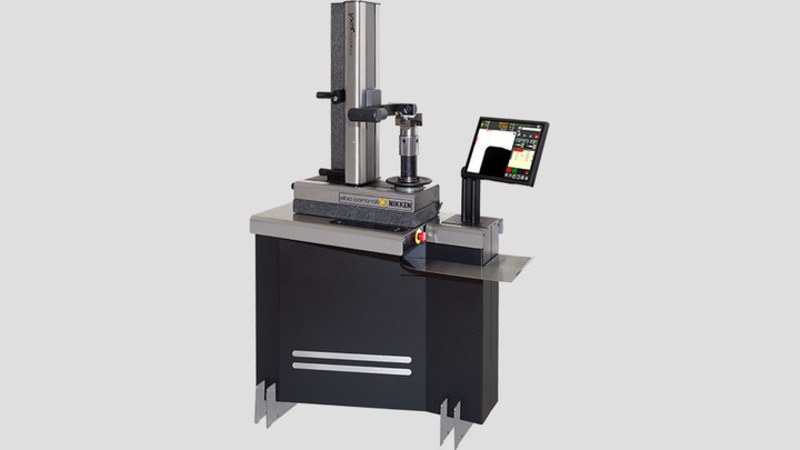

Hathor SIX A Nastavovací přístroj

Nově vyvinutá funkce automatického měření u modelu Hathor SIX Presetter představuje jedinečnou vlastnost tohoto typu stroje.

Když je provedeno „automatické měření“, vřeteno se otáčí rychlostí, která se počítá na základě obvodového průměru nástroje, aby se zajistilo zachycení řezné hrany s nejvyšší přesností.

Kromě toho, jakmile se přiblíží k nejvyššímu bodu každé jednotlivé řezné hrany, software vypočítá zpomalení a zrychlení vřetena, aby se zajistilo absolutně přesné měření každé řezné hrany. To je na rozdíl od jiných strojů na trhu, které používají jednu konstantní rychlost otáčení založenou na nastaveném průměru nástroje, namísto toho propojují funkci automatického měření přednastavení s průměrem měřeného nástroje.

Hlavní rám a konstrukce.

Nastavovací přístroj má svou vlastní základnu z nerezové oceli, která poskytuje zvýšenou tuhost s vyšší přesností a tuhostí. Pevný žulový sloupek a základna zaručující a udržují maximální přesnost.

Vřetenový systém.

Širokou škálu nástrojů lze přednastavit pomocí výměnných vřeten namísto adaptérů. Tím se snižuje počet adaptérů a je zajištěna přesnost ve všech typech vřeten.

Funkčnost.

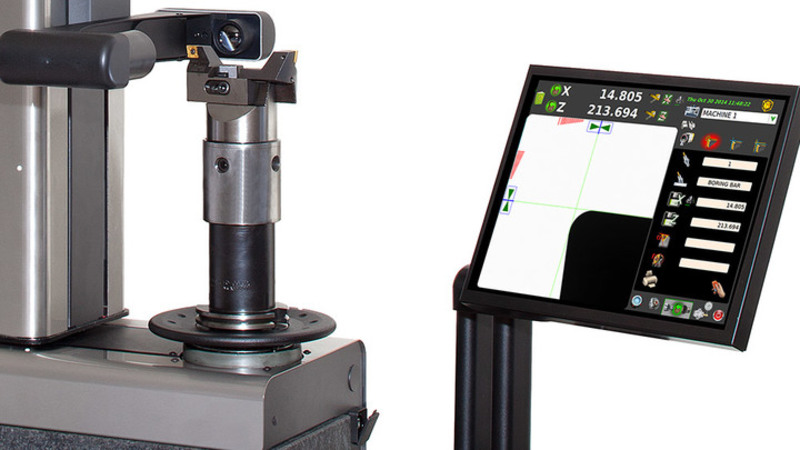

Funkce automatického měření ve spojení s 15 ”TFT dotykovou obrazovkou namontovanou horizontálně pro snadné prohlížení. Rozdělená obrazovka zobrazuje obrázky aktuálního nástroje a umožňuje přístup k aktuálním softwarovým funkcím.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 400 mm (poloměr 200 mm); výška max 600 mm.

Motor zajišťující automatické otáčení vřetena s pneumatickým ovládáním přenosu pohybu zajišťující nulovou vůli (patentovaný systém).

Zobrazení osy C pro tělo vřetena i držák vřetena.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita maximální chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. Elektronická milimetrová úroveň. Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z nerezové oceli s vysokou mechanickou pevností a dlouhou životností, namontovaná na podlaze se samonivelačními podpěrami z nedeformovatelné oceli.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm. Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Dvojité kuličkové šrouby (celkem čtyři), celoživotně mazané.
• Univerzální elektromechanické upínání nástrojů (pouze ISO).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

Kamerový systém pro měření nástrojů a inspekce břitů nástrojů sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 6,4 x 6,4 mm.
• Zvětšení přibližně 30x.
• Bi-telecentrický objektiv.
• Doubletové čočky při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• Episkopický LED reflektor s červeným světlem s prstencovou čočkou, diaskopický LED puntiformní iluminátor s červeným světlem.

Rozhraní obsluhy stroje prostřednictvím:

• 15 “barevná dotyková obrazovka TFT.
• Čtyřjádrový procesor Intel I3.
• Operační systém UBUNTU LINUX 14.04 LTS.
• Ukládání dat na SSD disk SSD.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s.
• Tři porty USB a jeden síťový port LAN.

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky. Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Automatická změna přidělení původu CNC stroje.
• Td SIX (Tool data SIX) pro řízení:
• Sada nástrojů a univerzální generátor postprocesoru.
• Tisknutelná sestava sady nástrojů.
• Teoretická měření a správa tolerancí.
• Automatické otáčení držáku vřetena s automatickými cykly měření nástroje.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí štítku / kódu datové matice.
• Připraveno pro držitele kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1240 mm, Výška = 1840 mm, Hloubka = 558 mm. Čistá hmotnost: 190 Kg.
