E68LA nastavovací přístroj

Jeden z našich nejmodernějších přednastavovacích strojů, přístroj E68LA s moýností automatického autofocusu modelu E68L. Funkce automatického zaostřování umožňuje vyhledávání a automatické měření pro obráběcí nástroje s jedním a více hranami a poskytuje ještě vyšší úroveň přesnosti.

Ve srovnání s modely s nižší specifikací, vše zcela samo o sobě, konstrukce, výkon a design (zejména schopnost elektronických a softwarových) poskytuje značné výhody.

Navrženo na vlastní stojící základně; E68LA má granitovou a nerezovou konstrukci v kombinaci s velkým digitálním kamerovým systémem Twin Screen s plnou průmyslovou architekturou PC - tato elektronika a software poskytují provozní a funkční jednoduchost, která je na špičkové úrovni.

Díky dokonalému vysoce přesnému vřetenovému systému, který je plně zaměnitelný a využívá jednodílné vřeteno s plným mechanickým upínáním nástroje (pneumatický systém) schopným upnout stopky nástrojů ISO / BT, HSK a Polygon - eliminuje potřebu adaptérů a chyb spojené s jejich použitím. Konstrukce tohoto systému se více podobá vřetenu obráběcího stroje než vřeteno předvolby nástroje!

E68LA je také „budoucím důkazem“ v tom, že během příštích dvanácti měsíců bude naše nová technologie měření podpory uživatelů, dostupná všem stávajícím uživatelům jako možnost „opce“. Toto řešení poskytuje zcela novou dimenzi pro „CNC“ nastavovací nástroje a nabízí jedinečný a uživatelsky přívětivý měřicí program uzavřený v inteligentním rozhraní, který umožňuje výběr a nastavení všech měřících bodů, počtu hran, teoretických hodnot a tolerancí. Vše na jedné stránce a vy se rozhodnete, jak měřit a kde / jak exportovat data (Post procesor, TiD, RFID nebo jednoduše uložit a vytisknout úplnou zprávu).

Pohyby osy

Všechny pohyby os na E68LA jsou řízeny servem bez absolutního kontaktu obsluhy se sloupkem. To drasticky zvyšuje přesnost a opakovatelnost stroje u podobných strojů, které zahrnují pohyb pomocí ručky namontované na sloupku.

Softwarový balíček

Součástí inovativního softwarového balíčku je kompletní systém správy nástrojů a síťový port. Díky softwaru DNC náš software převádí naměřená data nástroje do CNC kódu pro přímé načítání do řídicí jednotky stroje a souvisejících stránek offsetu nástroje.

Funkčnost

Mezi další možnosti patří možnost importu a exportu .DXF CAD profilů pro podrobnou kontrolu a porovnání na kamerovém systému se dvěma obrazovkami.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 600 mm (poloměr 300 mm); výška max 800 mm.

Motor zajišťující automatické otáčení vřetena s pneumatickým ovládáním přenosu pohybu zajišťující nulovou vůli (patentovaný systém).

Vizualizace osy C pro úhlovou polohu držáku vřetena s rozlišením 0,01 °.

Lineární snímače Elbo Controlli NIKKEN z optického skla přímo namontované na granitové podložky. Slide GS371 certifikovaný laserem HP. Rozlišení os: X = 1 μm, Z = 1 μm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max
• Chyba 2 μm / Mt - certifikace s Taylor Hobson res.1 μm / Mt. Elektronická milimetrová úroveň. Monobloková konstrukce stroje z oceli, namontovaná na podlaze se 4 nastavitelnými podpěrami tlumící vibrace. Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle HP Laser certifikovaném typem GS 371: Rozlišení os: X = 1 μm, Z = 1 μm.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm.
• Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Zdvojená vedení s kuličkovým šroubem (celkem pět), celoživotně mazaná.
• Univerzální motorické mechanické upínání nástrojů (ISO / BT / HSK / polygonální kuželové nástroje - bude upřesněno).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena se 3 písty v poloze 120 °.
• Motorický pohyb osy.

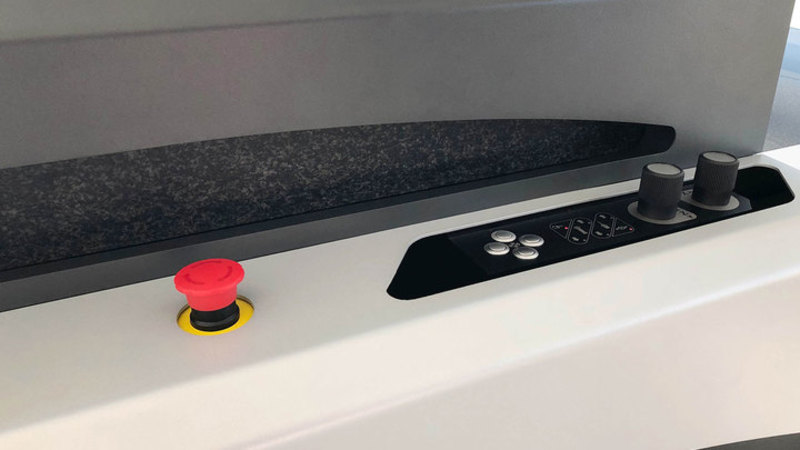

• Ovládací panel s mikrometrickými ručními kolečky a tlačítky pro rychlý pohyb (2,5 m / mm).
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvažování).

Kamerový systém pro měření nástrojů a kontrolu řezání sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 8 x 8 mm.
• Zvětšení přibližně 32x.
• Bi-telecentrický objektiv.
• Osvětlovač: dioptrické kruhové LED diody, diaskopické telecentrické čočky bodově červené.

Rozhraní obsluhy stroje prostřednictvím:

• Full HD LCD 22 ”barevný dotykový monitor.
• Čtyřjádrový procesor Intel.
• Operační systém UBUNTU LINUX LTS.
• Ukládání dat na SSD disk.
• Čtyři USB porty.
• Jeden síťový port LAN a bezdrátové připojení.

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky (na základě ISO7000). Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Také možnost vytvořit vlastní formát.
• Teoretické měření a správa tolerančních údajů.
• Sada nástrojů a univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Automatické otáčení držáku vřetena s automatickými cykly měření nástroje pro frézy s jednou nebo více hranami.
• Periferní rychlost otáčení vřetena se počítá a řídí na základě průměru měřeného nástroje.
• Možnost importu výkresů ve formátu DXF pro překrytí výkresu na živém profilu nástroje.
• Export profilu nástroje lze exportovat do formátu DXF.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
• Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Možnost dvojitého OS a dvojitého monitoru pro integraci se softwarem pro správu Elbo Controlli NIKKEN TP32.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1700 mm, Výška = 2300 mm, Hloubka = 700 mm. Čistá hmotnost: 570 kg.
