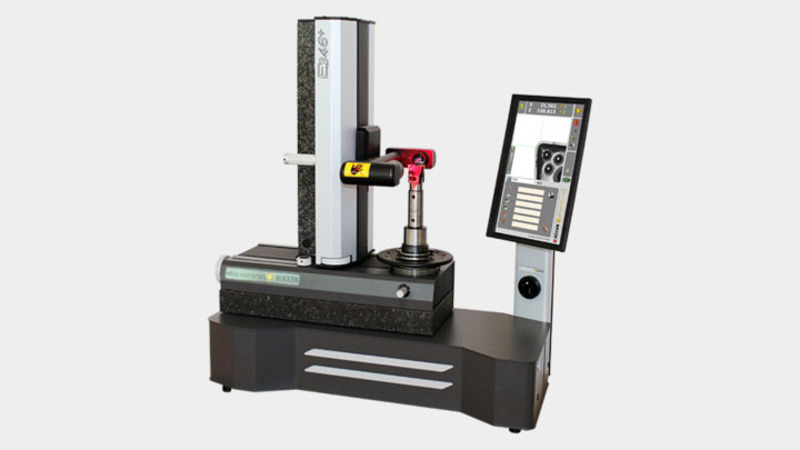

E346+ Nastavovací přístroj

Nový model E346 + prošel rozsáhlou aktualizací oproti předchozímu nastavovacímu přístroji E346i základní úrovně. Model E346 +, navržený k montáži na stůl (k dispozici je volitelná základna), má konstrukci ze svařované oceli spolu s naším jedinečným žulovým sloupkem a základnou, zaručuje a udržuje maximální přesnost.

Přesný vřetenový systém je plně zaměnitelný a pojme kužely pro všechny typy strojních rozhraní pokrývající HSK, ISO, VDI, BT atd.

Model E346 + je vybaven novou a inovativní rutinou automatického měření, která umožňuje operátorovi jednoduše otáčet nástrojem o 360 stupňů, poté software zachytí a zapíše hodnoty maximálního měřeného poloměru / průměru a délky všech břitů. Software je zobrazen a je s ním možné pracovat prostřednictvím 15 ”dotykové obrazovky TFT namontované svisle pro snadné prohlížení a ovládání. Jednoduchá ikona a graficky řízené nabídky umožňují operátorovi rychle a intuitivně spravovat všechny režimy měření a kontroly nástrojů, navíc je k dispozici řada pomocných funkcí, jako je vytváření počátků a sad nástrojů CNC Machine.

Přednastavení obsahuje řadu výstupů včetně několika portů USB a síťových funkcí. To umožňuje přenos dodatečně zpracovaných dat ofsetu nástroje ze systému pro správu nástrojů, prostřednictvím sítě nebo dokonce paměťové karty, k numerickému řízení jednotlivých obráběcích strojů (v závislosti na schopnosti sítě a CNC řídícho systému).

TECHNICKÁ DATA

Rozsah měření: Průměr max. 360 mm (poloměr 180 mm); výška max 460 mm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost.
• Lineární pravítka ELBO CONTROLLI NIKKEN v optickém skle typu AS 371.B17.
• Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z elektro-svařované a odtažené oceli.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Zdvojená vedení s cirkulujícím kuličkovým ložiskem (celkem tři), mazaná po celou dobu životnosti.
• Ruční brzdění otočného držáku vřetena.
• Konstantní zatížení Archimédova spirálová pružina (na rozdíl od systému proti-vyvážení).

Obsluha ovládá stroj pomocí:

• 15 “barevný vertikální dotykový monitor TFT s úhlopříčkou.
• Čtyřjádrový procesor Intel Celeron řady N.
• Operační systém UBUNTU LINUX.
• Ukládání dat na SSD disk.

Standardní software:

• Rozhraní operátor-stroj je jednoduché a intuitivní díky funkci jedné obrazovky.
• Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Automatická změna přidělení původu CNC stroje.
• Sada nástrojů a univerzální generátor postprocesoru..
• Tisknutelná sestava sady nástrojů.
• Teoretická měření a správa tolerancí.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 950 mm, Výška = 972 mm, Hloubka = 430 mm. Čistá hmotnost: 90 kg.
