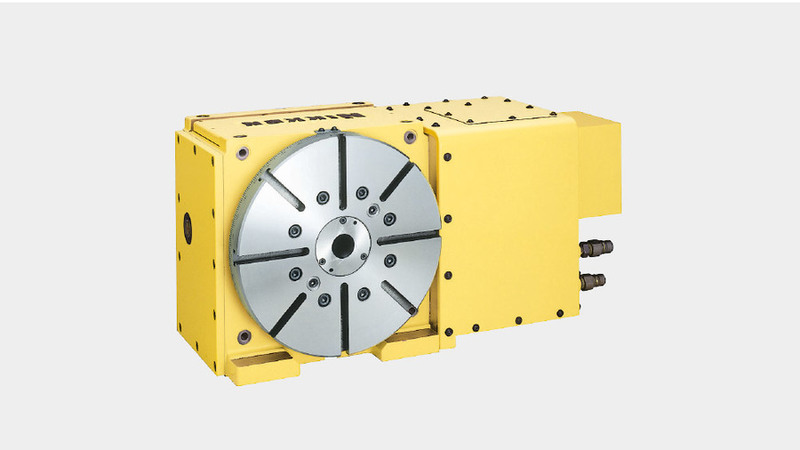

NIKKEN NSVZ300 je otočný stůl, který pro indexování používá mechanismus HIRTH. Ideální pro hluboké obrábění vysoce pevného materiálu díky možnosti maximálního zatížení 39200N.
Jeden z nejrobustnějších a nejpřesnějších otočných stolů na trhu díky 3dílnému spojovacímu systému Hirth vyvinutému společností NIKKEN, který zajišťuje hladké a rychlé indexování bez zvedání stolu.
S hydraulickým upínáním je řada otočných stolů NSVZ k dispozici s čelními deskami o rozměrech 180, 400 & 500mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb0VlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--0c92e56ced44b9eb9293b6ff9548a028d0c9ce68/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX300.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb0llIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--51dab0a4777d03156f530e4544c10f77f567ac70/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSV300.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

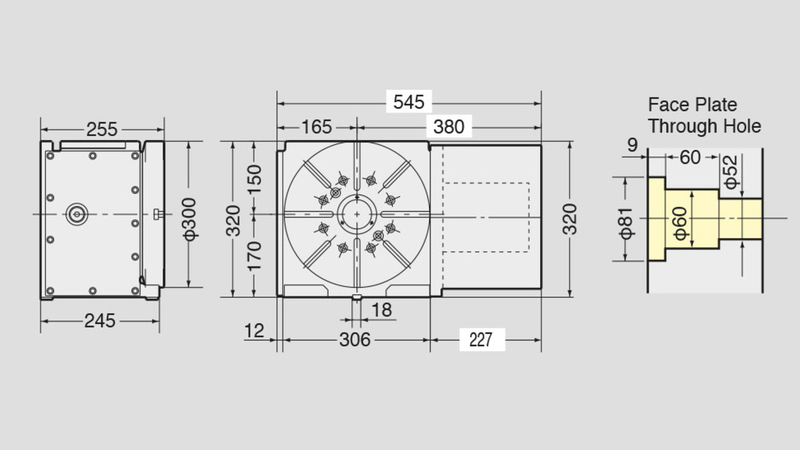

NSVZ300 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 300 |
Rozsah/Typ Rotačního stolu | Přetáčecí zařízení HIRTH |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 170 |
Výška středu [mm] | 12 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 2155 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.16 |
Servomotor [min1] | αiF4·2000 |
Min. Přírustek [Degrees] | 1 |
Rychlost rotace [min1] | 11.1 |
Celkový redukční poměr | 1/180 |
Přesnost indexování [sec] | ±2 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 150 |
Maximální Vertikální zatížení stolu [Kg] | 150 |
Maximální Horizontální zatížení stolu [Kg] | 300 |
Maximální Horizontální přítlak působící na stůl [N] | 39200 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 2156 |
Maximální axiální zatížení na stůl [FxL Nm] | 1421 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 30 |
Maximální pracovní setrvačnost [Kg m2] | 1 |
kroutící moment [Nm] | - |
