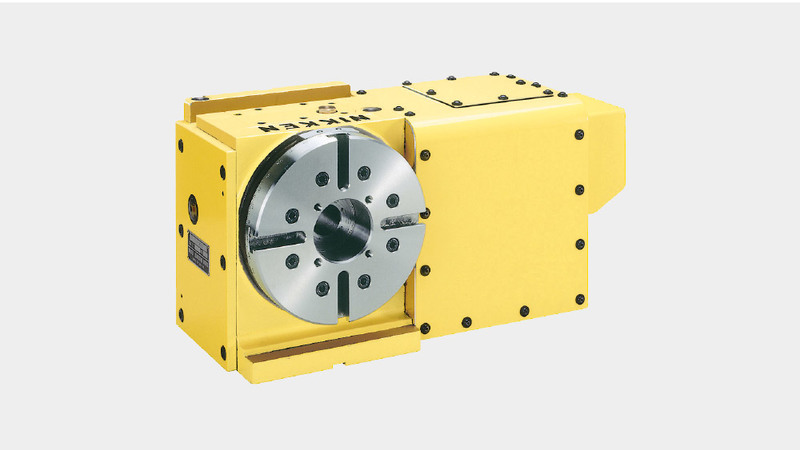

NIKKEN NSVZ180 je otočný stůl, který pro indexování používá mechanismus HIRTH.

Ideální pro hluboké obrábění vysoce pevného materiálu díky možnosti maximálního zatížení 23520 N.

Jeden z nejrobustnějších a nejpřesnějších otočných stolů na trhu díky 3dílnému spojovacímu systému Hirth vyvinutému společností NIKKEN, který zajišťuje hladké a rychlé indexování bez zvedání stolu.

S hydraulickým upínáním je řada otočných stolů NSVZ k dispozici s čelními deskami orozměrech 300, 400 a 500 mm.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

	NSVZ180

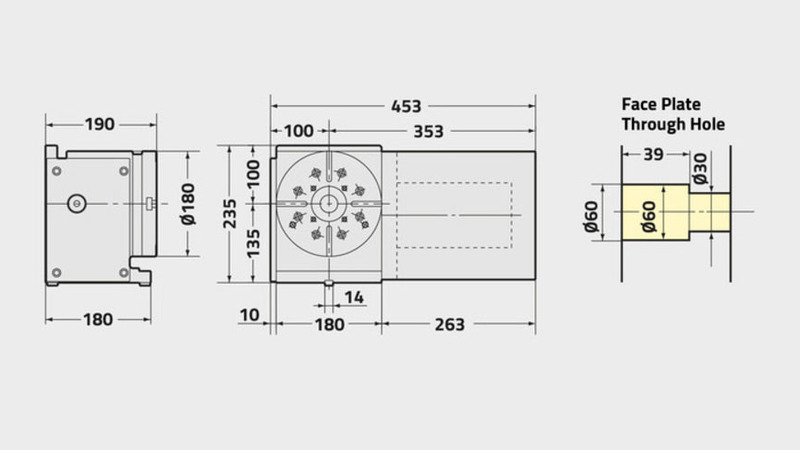

Průměr příruby rotačního stolu [Ømm]	180
Rozsah/Typ Rotačního stolu	Přetáčecí zařízení HIRTH
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů)	Pravý
Průměr vývrtu vřetena [Ømm H7]	60
Počet vřeten x rozteč [mm]	1
Výška středu [mm]	135
Výška středu [mm]	12
Upínací systém	Hydraulika
Zpevňovací moment [Nm]	910
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103]	0.11
Servomotor [min1]	αiF2·2000
Min. Přírustek [Degrees]	1
Rychlost rotace [min1]	11.1
Celkový redukční poměr	1/180
Přesnost indexování [sec]	±3
Přesnost indexování ultra přesné [sec]	-
Čistá hmotnost [Kg]	60
Maximální Vertikální zatížení stolu [Kg]	50
Maximální Horizontální zatížení stolu [Kg]	100
Maximální Horizontální přítlak působící na stůl [N]	23520
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm]	911
Maximální axiální zatížení na stůl [FxL Nm]	569
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm]	30
Maximální pracovní setrvačnost [Kg m2]	0.14
kroutící moment [Nm]	-
