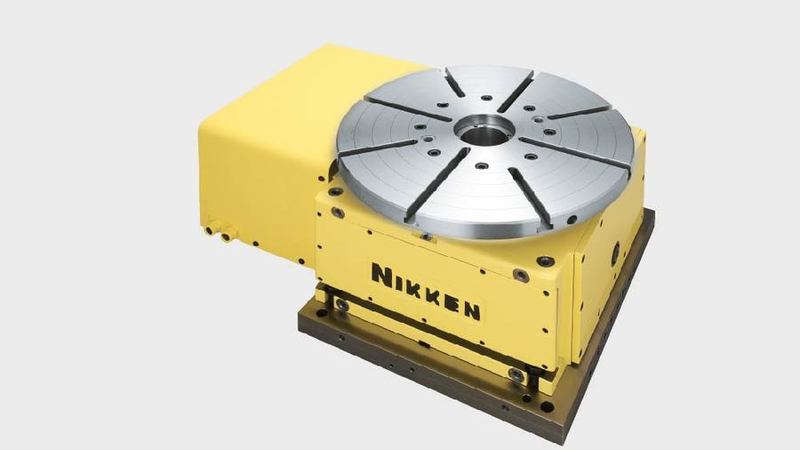

NSVX500 je jedním z našich nejvýkonnějších rotačních stolů, protože poskytuje neuvěřitelnou přesnost a vyšší axiální zatížení než standard.
NSVX500 je navržen pro použití v odvětvích souvisejících s ropou a plynem a má jedinečný hydraulický upínací systém, což je ideální pro hluboké obrábění vysoce tuhých materiálů.
NSVX500 je navržen pro vysokou tuhost, snadnou údržbu a dlouhou životnost.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBajRmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--fb17887597972c7b5ec235381e9c74990b151356/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX500.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBajhmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--6ce510f150e6f0cb70670a459081944400892010/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX500-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
NSVX500 | |
---|---|

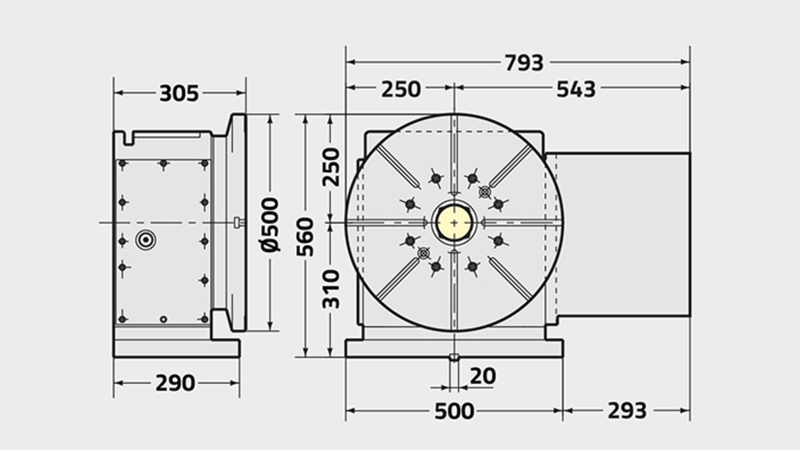

Průměr příruby rotačního stolu [Ømm] | 500 |
Rozsah/Typ Rotačního stolu | Přetáčecí zařízení HIRTH |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 80 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 310 |
Výška středu [mm] | 14 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 5880 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 3.9 |
Servomotor [min1] | αiF12·2000 |
Min. Přírustek [Degrees] | 1/0.001 |
Rychlost rotace [min1] | 16.6 |
Celkový redukční poměr | 1/120 |
Přesnost indexování [sec] | ±2 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 410 |
Maximální Vertikální zatížení stolu [Kg] | 250 |
Maximální Horizontální zatížení stolu [Kg] | 500 |
Maximální Horizontální přítlak působící na stůl [N] | 58800 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 5880 |
Maximální axiální zatížení na stůl [FxL Nm] | 3920 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 100 |
Maximální pracovní setrvačnost [Kg m2] | 6.4 |
kroutící moment [Nm] | 576 |
