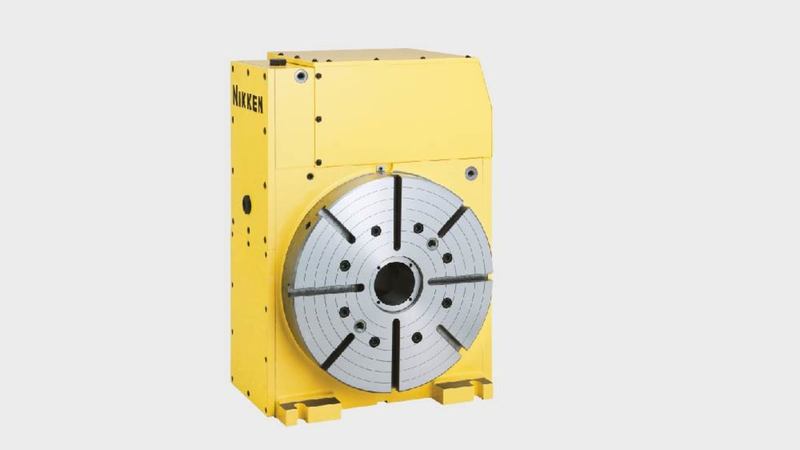

Poskytuje neuvěřitelnou přesnost a vyšší axiální zatížení než standardní provedení, NSVX400T je jedním z našich nejrobustnějších Rotačních stolů zatím.

NSVX400, navržený pro použití v ropném a plynárenském průmyslu, má jedinečný hydraulický upínací systém, díky čemuž je ideální pro hluboké obrábění vysoce tuhých materiálů.

Model NSVX400T, který je také k dispozici s motorem namontovaným nahoře, maximalizuje pracovní prostor a umožňuje snadný přístup.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

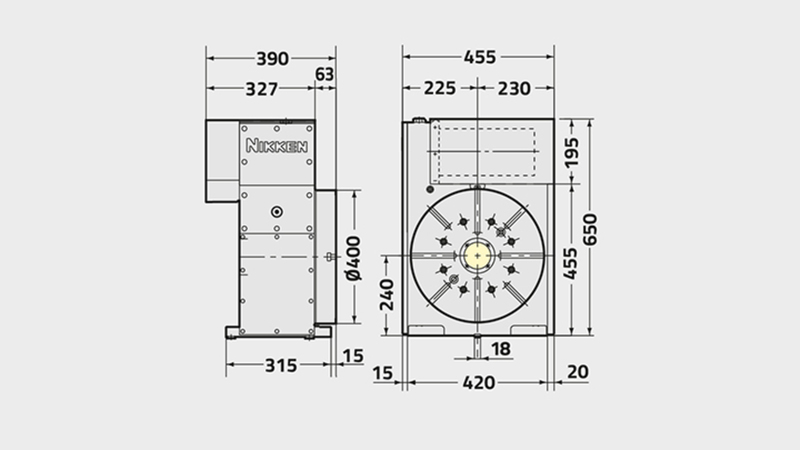

	NSVX400T
Průměr příruby rotačního stolu [Ømm]	400
Rozsah/Typ Rotačního stolu	Přetáčecí zařízení HIRTH
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů)	Horní umístění
Průměr vývrtu vřetena [Ømm H7]	80
Počet vřeten x rozteč [mm]	1
Výška středu [mm]	350
Výška středu [mm]	14
Upínací systém	Hydraulika
Zpevňovací moment [Nm]	5880
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103]	2.9
Servomotor [min1]	αiF12·2000
Min. Přírustek [Degrees]	1/0.001
Rychlost rotace [min1]	16.6
Celkový redukční poměr	1/120
Přesnost indexování [sec]	±2
Přesnost indexování ultra přesné [sec]	-
Čistá hmotnost [Kg]	350
Maximální Vertikální zatížení stolu [Kg]	250
Maximální Horizontální zatížení stolu [Kg]	-
Maximální Horizontální přítlak působící na stůl [N]	58800
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm]	5880
Maximální axiální zatížení na stůl [FxL Nm]	3920
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm]	-
Maximální pracovní setrvačnost [Kg m2]	11.5
kroutící moment [Nm]	576
