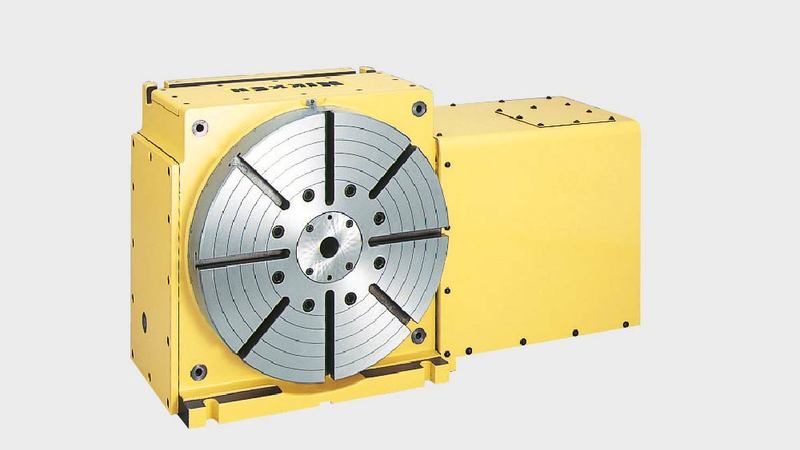

Poskytuje neuvěřitelnou přesnost a vyšší axiální zatížení než standardní provedení, NSVX400 je jedním z našich nejrobustnějších  Rotačních stolů zatím.

NSVX400, navržený pro použití v ropném a plynárenském průmyslu, má jedinečný hydraulický upínací systém, díky čemuž je ideální pro hluboké obrábění vysoce tuhých materiálů.

Model NSVX400T, který je také k dispozici s motorem namontovaným nahoře , maximalizuje pracovní prostor a umožňuje snadný přístup.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

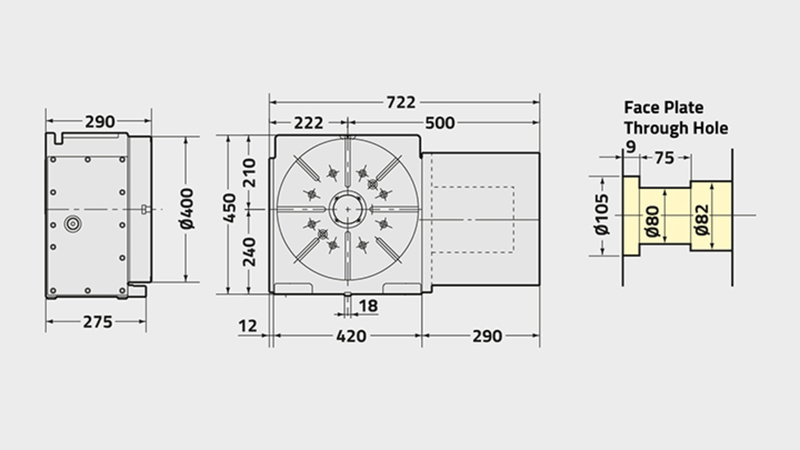

NSVX400
Průměr příruby rotačního stolu [Ømm] 400
Rozsah/Typ Rotačního stolu Přetáčecí zařízení HIRTH
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 80
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 240
Výška středu [mm] 14
Upínací systém Hydraulika
Zpevňovací moment [Nm] 5880
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 2.9
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 1/0.001
Rychlost rotace [min1] 22.2
Celkový redukční poměr 1/90
Přesnost indexování [sec] ±2
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 325
Maximální Vertikální zatížení stolu [Kg] 250
Maximální Horizontální zatížení stolu [Kg]  500
Maximální Horizontální přítlak působící na stůl [N] 58800
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 5880
Maximální axiální zatížení na stůl [FxL Nm] 3920
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 100
Maximální pracovní setrvačnost [Kg m2] 6.4
kroutící moment [Nm] 432
