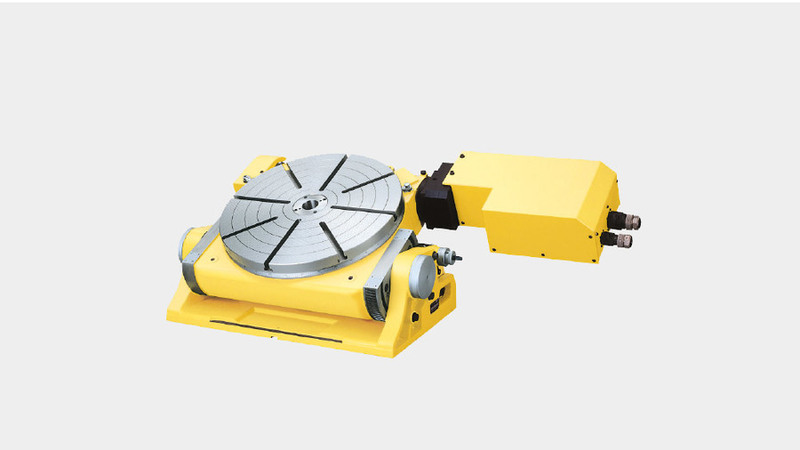

Díky naklápěcí ose je NST500 vhodný pro různé aplikace a je určen pro bezkonkurenční přesnost a výkon.

Díky manuálnímu náklonu 0 - 90 stupňů a CNC řízenému indexování je přizpůsoben všem druhům obrábění nabízí NST500 rozsáhlé možnosti použití.

Stejně jako všechny výrobky NIKKEN je i model NST500 navržen pro vysokou pevnost, snadnou údržbu a dlouhou životnost.

K dispozici také s průměrem stolu 250 mm a 300 mm.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

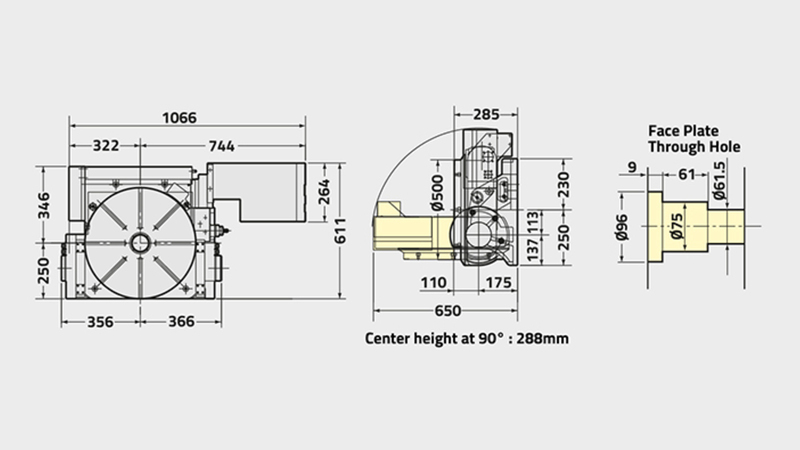

	NST500
Průměr příruby rotačního stolu [Ømm]	500
Rozsah/Typ Rotačního stolu	Manuální naklápění
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů)	Pravý
Průměr vývrtu vřetena [Ømm H7]	75
Počet vřeten x rozteč [mm]	1
Výška středu [mm]	288
Výška středu [mm]	14
Upínací systém	Vzduch
Zpevňovací moment [Nm]	196
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103]	0.69
Servomotor [min1]	αiF8·2000
Min. Přírustek [Degrees]	0.001
Rychlost rotace [min1]	5.5
Celkový redukční poměr	1/360
Přesnost indexování [sec]	20
Přesnost indexování ultra přesné [sec]	-
Čistá hmotnost [Kg]	320
Maximální Vertikální zatížení stolu [Kg]	200
Maximální Horizontální zatížení stolu [Kg]	500
Maximální Horizontální přítlak působící na stůl [N]	75000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm]	2884
Maximální axiální zatížení na stůl [FxL Nm]	8330
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm]	-
Maximální pracovní setrvačnost [Kg m2]	14.7
kroutící moment [Nm]	1152
