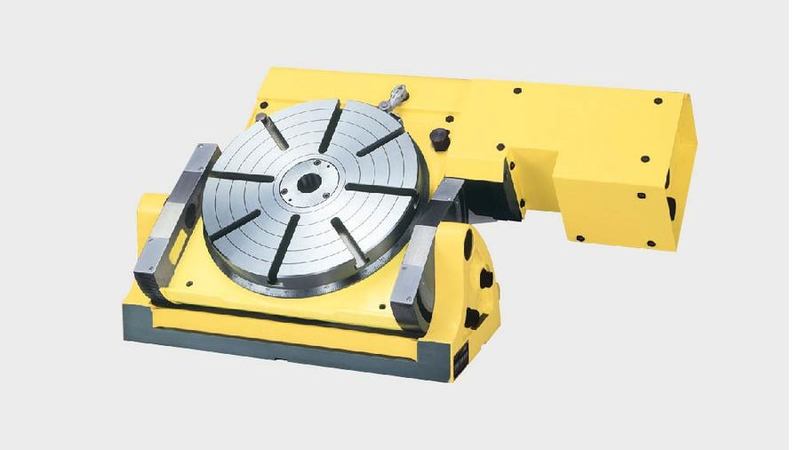

NST300 je vhodný pro různé aplikace. Naklápění je prováděno ručně za použití převodového mechanismu.
S manuálním naklápěním 0 - 90 stupňů a CNC řízeným indexováním pro přizpůsobení všem druhům obrábění nabízí NST250 široké možnosti použití.
Stejně jako všechny produkty NIKKEN je NST250 navržen pro vysokou pevnost, snadnou údržbu a dlouhou životnost.
K dispozici také v průměrech stolů 250 mm a 500 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaFlmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--7592f9d57f47ec58f55e0aabfe455ba3311cc978/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST300.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaGNmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--b166e44616b8f33e8d77bae2d9fb8c3a1e291c4f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST300-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

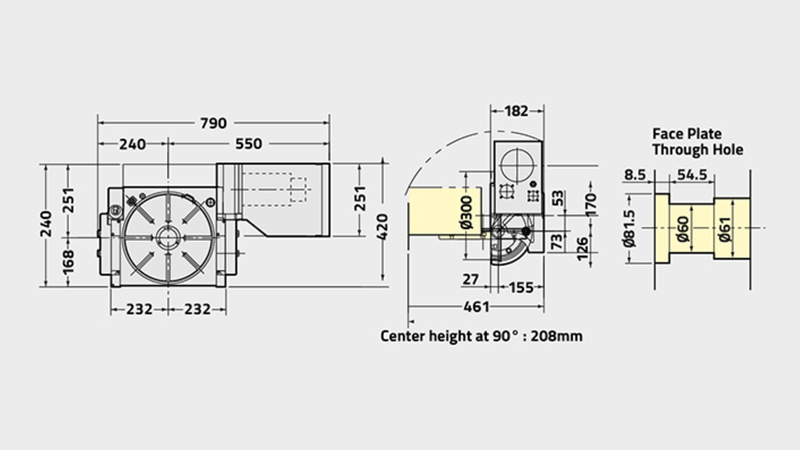

NST300 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 300 |
Rozsah/Typ Rotačního stolu | Manuální naklápění |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 208 |
Výška středu [mm] | 12 |
Upínací systém | Vzduch |
Zpevňovací moment [Nm] | 196 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.59 |
Servomotor [min1] | αiF4·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 11.1 |
Celkový redukční poměr | 1/180 |
Přesnost indexování [sec] | 20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 135 |
Maximální Vertikální zatížení stolu [Kg] | 100 |
Maximální Horizontální zatížení stolu [Kg] | 300 |
Maximální Horizontální přítlak působící na stůl [N] | 31860 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 903 |
Maximální axiální zatížení na stůl [FxL Nm] | 2010 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 3.37 |
kroutící moment [Nm] | 288 |
