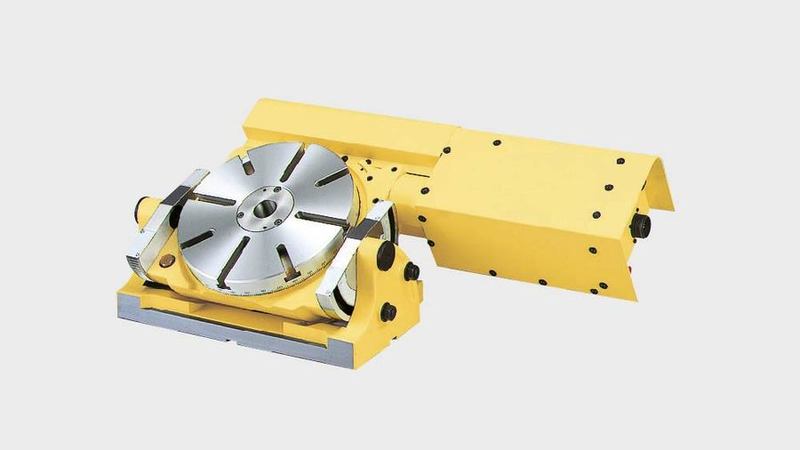

NST250 je vhodný pro různé aplikace. Naklápění je prováděno ručně za použití převodového mechanismu.

S manuálním naklápěním 0 - 90 stupňů a CNC řízeným indexováním pro přizpůsobení všem druhům obrábění nabízí NST250 široké možnosti použití.

Stejně jako všechny produkty NIKKEN je NST250 navržen pro vysokou pevnost, snadnou údržbu a dlouhou životnost. K dispozici také v průměrech stolů 500 mm a 300 mm.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

	NST250
Průměr příruby rotačního stolu [Ømm]	250
Rozsah/Typ Rotačního stolu	Manuální naklápění
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů)	Pravý
Průměr vývrtu vřetena [Ømm H7]	60
Počet vřeten x rozteč [mm]	1

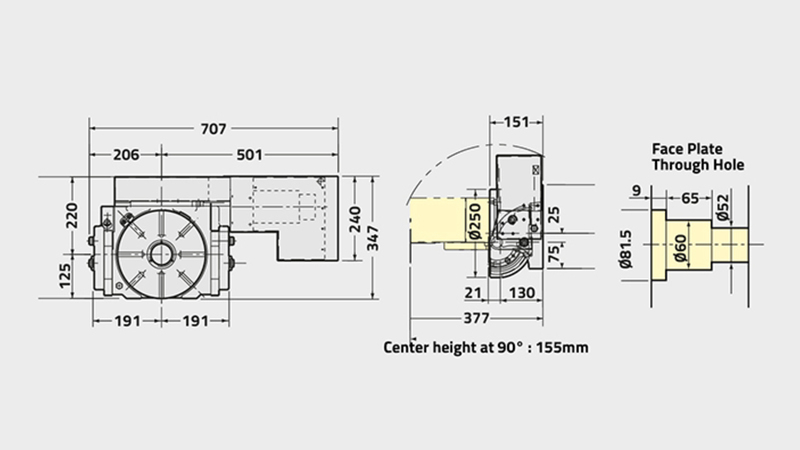

Výška středu [mm]	155
Výška středu [mm]	12
Upínací systém	Vzduch
Zpevňovací moment [Nm]	147
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103]	0.39
Servomotor [min1]	αiF2·2000
Min. Přírustek [Degrees]	0.001
Rychlost rotace [min1]	16.6
Celkový redukční poměr	1/120
Přesnost indexování [sec]	20
Přesnost indexování ultra přesné [sec]	-
Čistá hmotnost [Kg]	75
Maximální Vertikální zatížení stolu [Kg]	50
Maximální Horizontální zatížení stolu [Kg]	100
Maximální Horizontální přítlak působící na stůl [N]	17500
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm]	603
Maximální axiální zatížení na stůl [FxL Nm]	770
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm]	-
Maximální pracovní setrvačnost [Kg m2]	1.35
kroutící moment [Nm]	144
