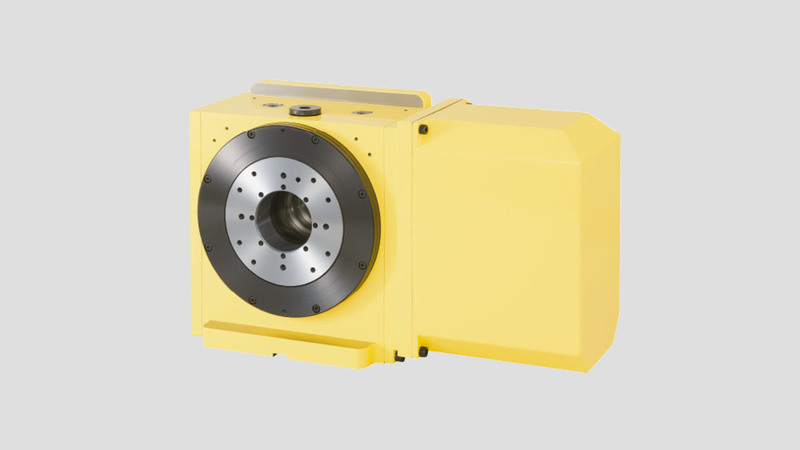

NIKKEN NCT200 je kompaktní otočný stůl. Díky mimořádnému upínacímu momentu 900 Nm a 25% zvýšení tuhosti je NCT200 dokonalým kompaktním otočným stolem bez mimořádných nákladů.

NCT200 vám umožňuje omezit zásahy obsluhy, dokončit komponenty v podstatně menším počtu operací a maximalizovat kapacitu stroje, což nakonec zvýší produktivitu a rychle uvidíte návratnost investic.

Rozdíl mezi NCT200 a NCT200E je, že NCT200 je dodáván s čelní deskou, zatímco NCT200E je dodáván bez čelní desky.

NCTZ200E je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

NCT200E

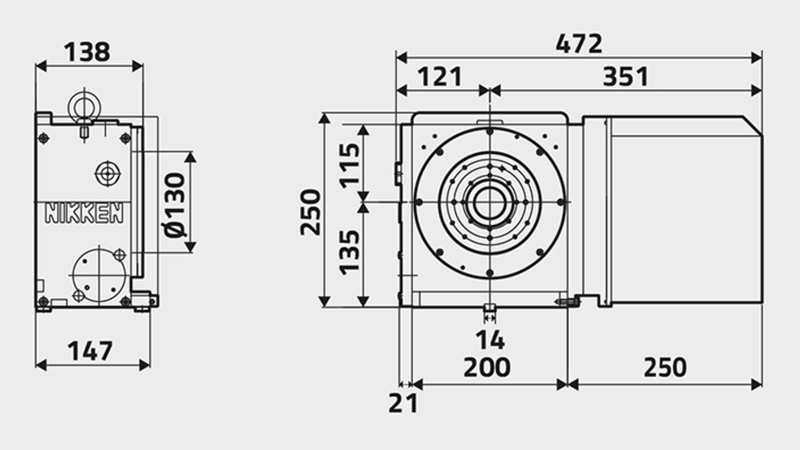

Průměr příruby rotačního stolu [Ømm] 130
Rozsah/Typ Rotačního stolu Kompaktní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 60
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 135
Výška středu [mm] -
Upínací systém VZDUCH
Zpevňovací moment [Nm] 900
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.1
Servomotor [min1] αiF4·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 33.3 (66.6)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] ±20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 65
Maximální Vertikální zatížení stolu [Kg] 100
Maximální Horizontální zatížení stolu [Kg]  200
Maximální Horizontální přítlak působící na stůl [N] 18000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 677
Maximální axiální zatížení na stůl [FxL Nm] 690
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 60 (30)
Maximální pracovní setrvačnost [Kg m2] 1.1 (0.5)
kroutící moment [Nm] 151 (121)
