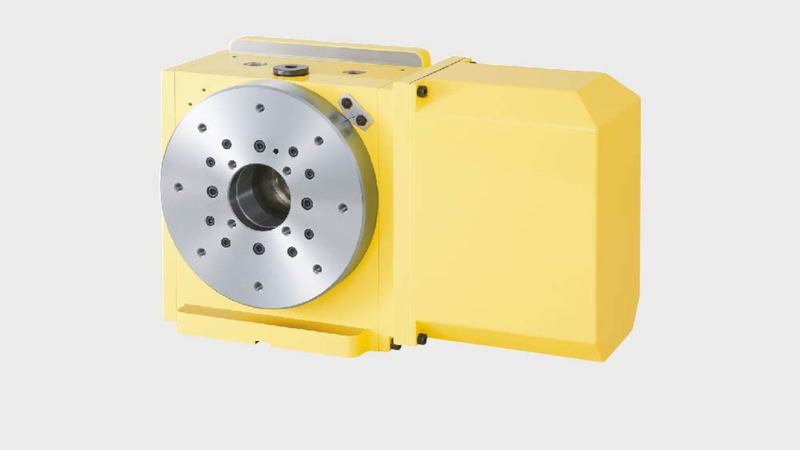

NIKKEN NCT200 je kompaktní otočný stůl. Díky mimořádnému upínacímu momentu 900 Nm a 25% zvýšení tuhosti je NCT200 dokonalým kompaktním otočným stolem bez prémiových nákladů.
NCT200 vám umožní omezit zásahy obsluhy, dokončit komponenty v podstatně menším počtu operací a maximalizovat kapacitu stroje, což nakonec zvýší produktivitu a rychle uvidíte návratnost investic.
NCTZ200 je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdEFlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--1b048a6ba83bbd9640c2920110794496d54cd721/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NCT200.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdEVlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--db1f81565c9152d82833bd111825bf1a74c59573/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NCT200EFA-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

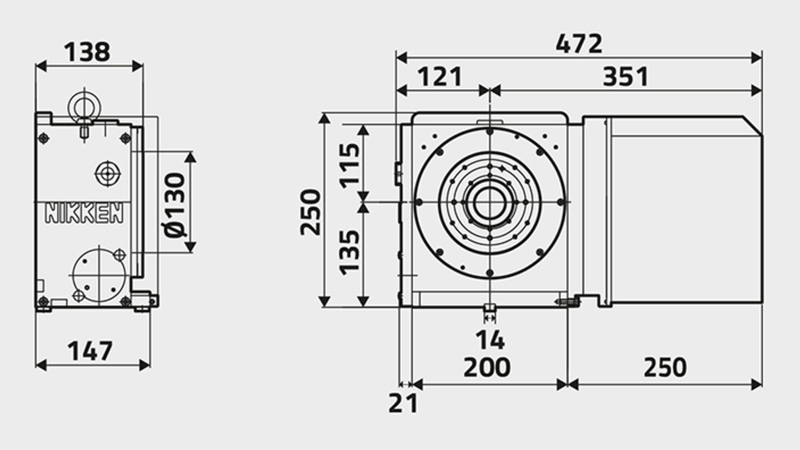

NCT200 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 200 |
Rozsah/Typ Rotačního stolu | Kompaktní |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 135 |
Výška středu [mm] | - |
Upínací systém | VZDUCH |
Zpevňovací moment [Nm] | 900 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.1 |
Servomotor [min1] | αiF4·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 33.3 (66.6) |
Celkový redukční poměr | 1/90 (1/45) |
Přesnost indexování [sec] | ±20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 65 |
Maximální Vertikální zatížení stolu [Kg] | 100 |
Maximální Horizontální zatížení stolu [Kg] | 200 |
Maximální Horizontální přítlak působící na stůl [N] | 18000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 677 |
Maximální axiální zatížení na stůl [FxL Nm] | 690 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 60 (30) |
Maximální pracovní setrvačnost [Kg m2] | 1.1 (0.5) |
kroutící moment [Nm] | 151 (121) |
