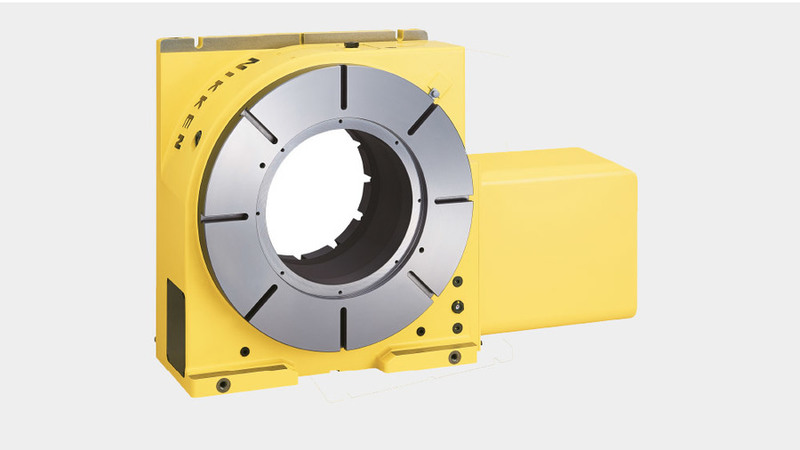

Rotační stůl CNCB630 Big Bore, navržený s ohledem na těžební průmysl ropy a zemního plynu, je ideálním řešením pro práci s tyčemi o velkém průměru.
CNCB630 nabízí vysokou tuhost a přesnost, je schopen obrábět průchozí otvory v obrobcích, má výkonný hydraulický upínací systém a lez instalovat rotační spojku s až 20+ 1P portů. Stejně jako u všech produktů NIKKEN je CNCB630 navržen pro vysoký výkon, snadnou údržbu a dlouhou životnost.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcWdlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--2ebeb77a9d34908278b06e6fac033c1f160b1312/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNCB630%201.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcWtlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--bd900d0e5dfc39dc3d94781bdfb3576c45f42ffd/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNCB630.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNCB630 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 630 |
Rozsah/Typ Rotačního stolu | Velký vývrt |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 345 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 380 |
Výška středu [mm] | 14 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 6550 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 4.8 |
Servomotor [min1] | αiF22·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 11.1 (22.2) |
Celkový redukční poměr | 1/180 (1/90) |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 750 |
Maximální Vertikální zatížení stolu [Kg] | 400 |
Maximální Horizontální zatížení stolu [Kg] | 800 |
Maximální Horizontální přítlak působící na stůl [N] | 250000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 5297 |
Maximální axiální zatížení na stůl [FxL Nm] | 33000 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 300 |
Maximální pracovní setrvačnost [Kg m2] | 40 |
kroutící moment [Nm] | 1584 |
