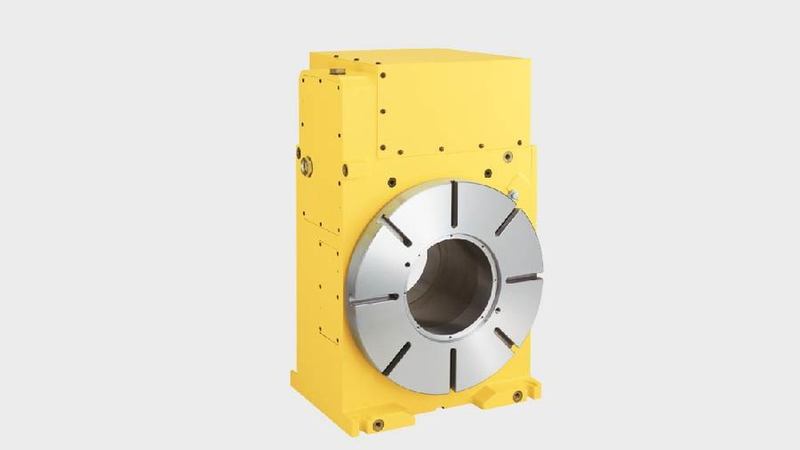

Rotační stůl CNCB450T Big Bore, navržený s ohledem na těžební průmysl - těžba ropy a zemního plynu, je ideálním řešením pro práci s tyčemi o velkém průměru.
Díky vysoké tuhosti a přesnosti je CNCB450T schopen obrábět průchozí otvory v obrobcích a je vybaven výkonným hydraulickým upínacím systémem CNCB450T s motorem namontovaným nahoře také maximalizuje pracovní prostor a umožňuje snadný přístup. Stejně jako u všech produktů NIKKEN je CNCB450T navržen pro vysoký výkon, snadnou údržbu a dlouhou životnost.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcUlmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--0902cb4790d4f46f716f6dc335baa337a183d5a4/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNCB450T.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcU1mIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--9960ccf65f0f891718205a6ad03a524a9c973d6b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNCB450T-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

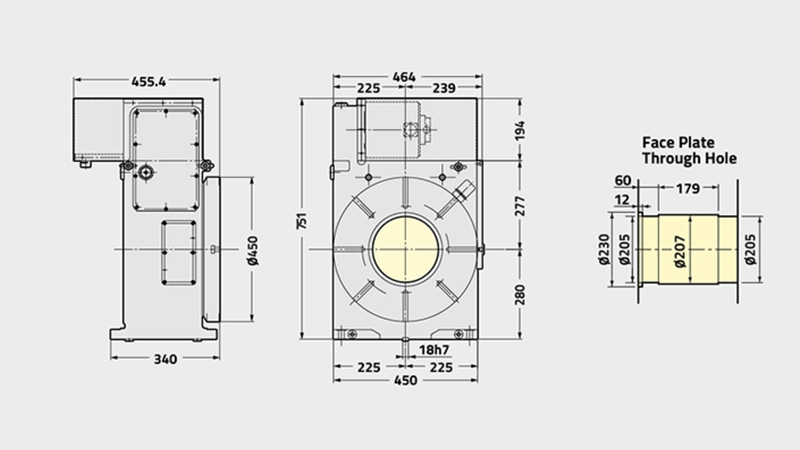

CNCB450T | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 450 |
Rozsah/Typ Rotačního stolu | Velký vývrt |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Horní umístění |
Průměr vývrtu vřetena [Ømm H7] | 205 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 280 |
Výška středu [mm] | 18 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 3870 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 2.8 |
Servomotor [min1] | αiF12·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 25.0 (50.0) |
Celkový redukční poměr | 1/120 (1/60) |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 330 |
Maximální Vertikální zatížení stolu [Kg] | 350 |
Maximální Horizontální zatížení stolu [Kg] | 700 |
Maximální Horizontální přítlak působící na stůl [N] | 63720 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 3531 |
Maximální axiální zatížení na stůl [FxL Nm] | 5990 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 150 |
Maximální pracovní setrvačnost [Kg m2] | 17 |
kroutící moment [Nm] | 576 |
