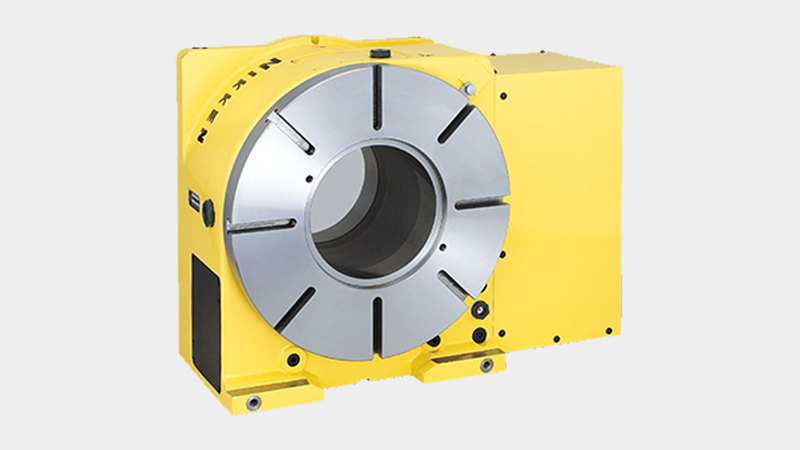

Rotační stůl CNCB450 Big Bore, navržený s ohledem na těžební průmysl - těžba ropy a zemního plynu, je ideálním řešením pro práci s tyčemi o velkém průměru.

CNCB450 nabízí vysokou pevnost a přesnost, je schopen obrábět průchozí  otvory v obrobcích a má výkonný hydraulický upínací systém. Stejně jako všechny produkty NIKKEN je CNCB450 navržen pro vysoký výkon, snadnou údržbu a dlouhou životnost.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

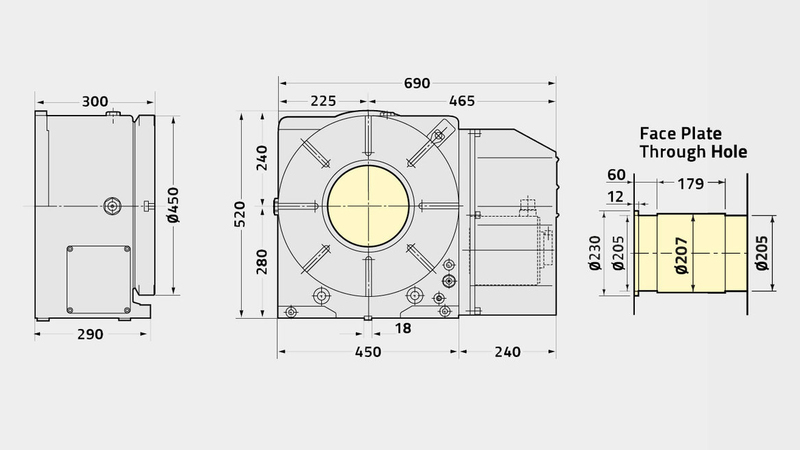

CNCB450
Průměr příruby rotačního stolu [Ømm] 450
Rozsah/Typ Rotačního stolu Velký vývrt
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 205
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 280
Výška středu [mm] 18
Upínací systém Hydraulika
Zpevňovací moment [Nm] 3870
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 2.8
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 25.0 (50.0)
Celkový redukční poměr 1/120 (1/60)
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 330
Maximální Vertikální zatížení stolu [Kg] 350
Maximální Horizontální zatížení stolu [Kg]  700
Maximální Horizontální přítlak působící na stůl [N] 63720
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 3531
Maximální axiální zatížení na stůl [FxL Nm] 5990
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 150
Maximální pracovní setrvačnost [Kg m2] 17
kroutící moment [Nm] 576
