CNCB350, nabízí vysokou pevnost a přesnost, je schopen obrábět průchozí otvory v obrobcích a má výkonný hydraulický upínací systém.

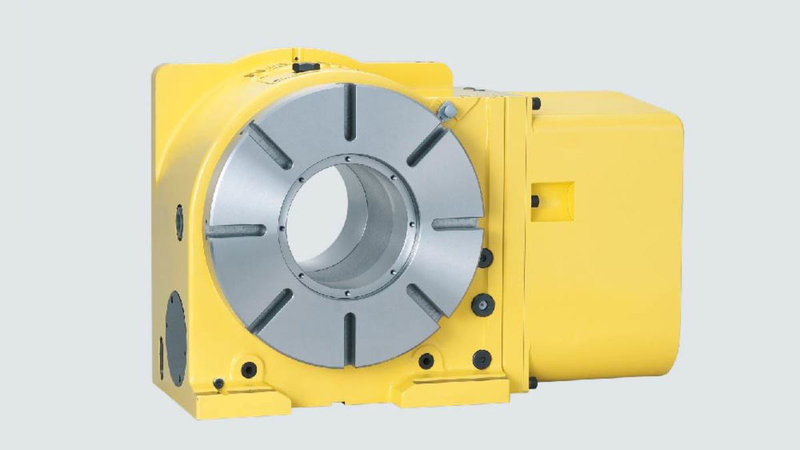

Rotační stůl CNCB350 Big Bore, navržený s ohledem na průmyslové aplikace těžby ropy a zemního plynu, je ideálním řešením pro práci s tyčemi o velkém průměru.

Stejně jako u všech produktů NIKKEN je CNCB350 navržen pro vysoký výkon, snadnou údržbu a dlouhou životnost.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

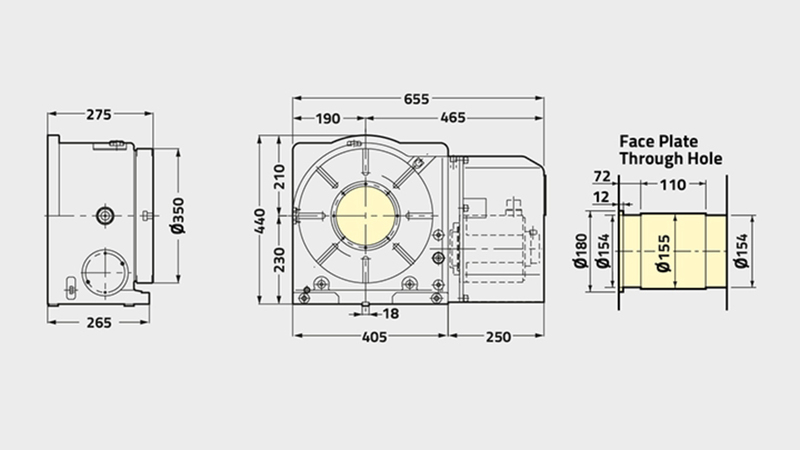

CNCB350
Průměr příruby rotačního stolu [Ømm] 350
Rozsah/Typ Rotačního stolu Velký vývrt
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 154
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 230
Výška středu [mm] 14
Upínací systém Hydraulika
Zpevňovací moment [Nm] 3331
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 2.9
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 22.2 (44.4)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 245
Maximální Vertikální zatížení stolu [Kg] 250
Maximální Horizontální zatížení stolu [Kg]  500
Maximální Horizontální přítlak působící na stůl [N] 5300
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 2648
Maximální axiální zatížení na stůl [FxL Nm] 3840
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 100
Maximální pracovní setrvačnost [Kg m2] 6.4
kroutící moment [Nm] 432
