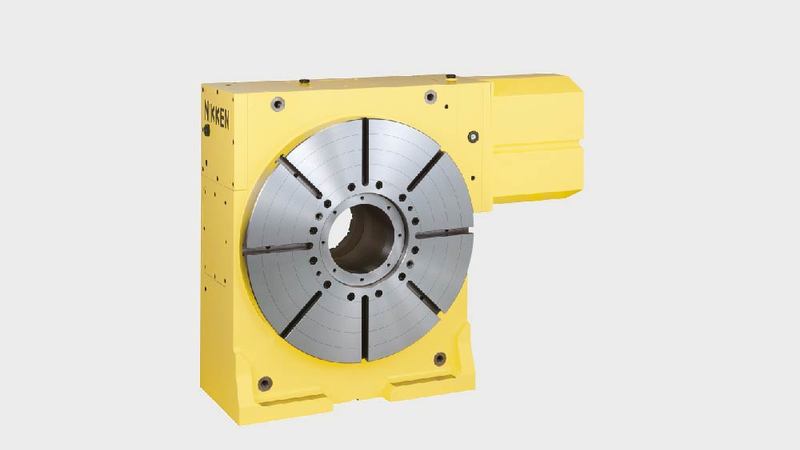

S velkým průchozím otvorem, výkonným upínacím systémem a možností většího pracovního zatížení než u ostatních standardních modelů si CNC803 udržuje vysokou přesnost a úroveň výkonu i po nadměrném používání.
CNC803, jedna z našich větších standardních otočných stolů, je ideální pro obrábění a dělení středních až velkých dílců a ideální řešení pro hluboké obrábění vysoce tuhých materiálů.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBblllIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--03ba139d83fea1a0b61692858dd8d351406dec59/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC803.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbmdlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--2291b1ee4c36cadd44a35a5cbe29d50a33a9c156/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC803.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

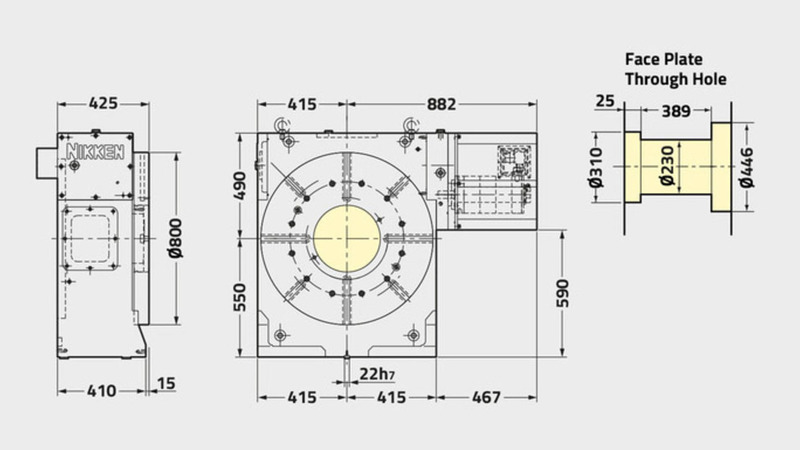

CNC803 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 800 |
Rozsah/Typ Rotačního stolu | Velký |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 230 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 550 |
Výška středu [mm] | 22 (Volitelný) |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 7000 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 6.2 |
Servomotor [min1] | αiF30·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 5.5 |
Celkový redukční poměr | 1/360 |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 2070 |
Maximální Vertikální zatížení stolu [Kg] | 2000 |
Maximální Horizontální zatížení stolu [Kg] | 4000 |
Maximální Horizontální přítlak působící na stůl [N] | 281250 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 20067 |
Maximální axiální zatížení na stůl [FxL Nm] | 42190 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 300 |
Maximální pracovní setrvačnost [Kg m2] | 234 |
kroutící moment [Nm] | 3168 |
