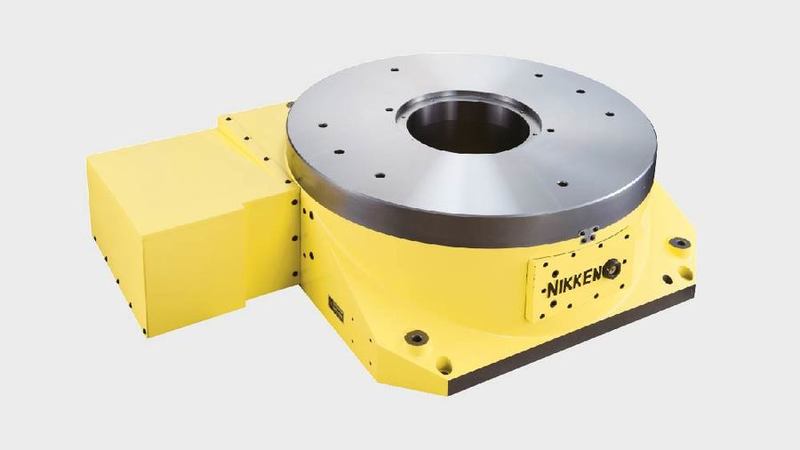

Vestavěné CNC802 Ultra Big Bore, ideální řešení pro obrábění ropných a zemních vrtných trubek, je navrženo pro přesnost, vysoký výkon, snadnou údržbu a dlouhou životnost.
CNC802 nabízí vysokou pevnost a tuhost, protože umožňuje průchod součásti středem a má neuvěřitelně silný hydraulický upínací systém.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcFFlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--1d22ed39caa20096ec3a226034ffbce044c7c684/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC802.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcFVlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--c66d522a881477ed39ba1b8a249ce32065d3d350/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC802-Drawing.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC802 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 800 |
Rozsah/Typ Rotačního stolu | Vestavěný |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 270 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | - |
Výška středu [mm] | - |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 7000 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 5.3 |
Servomotor [min1] | αiF22·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 5.5 |
Celkový redukční poměr | 1/360 |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 1100 |
Maximální Vertikální zatížení stolu [Kg] | - |
Maximální Horizontální zatížení stolu [Kg] | 3000 |
Maximální Horizontální přítlak působící na stůl [N] | 247920 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 8563 |
Maximální axiální zatížení na stůl [FxL Nm] | 36260 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 234 |
kroutící moment [Nm] | 3168 |
