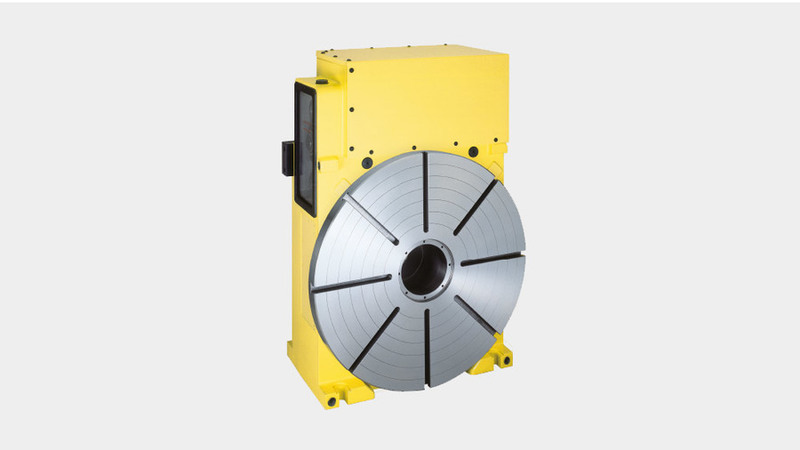

S motorem namontovaným nahoře maximalizuje CNC601T pracovní prostor, což umožňuje snadný přístup a poskytuje možnost pro kabelovou výkyvnou skříň. Ideální pro osu B univerzálního horizontálního obráběcího centra nebo automatizaci malých dílů namontováním upínacího přípravku , CNC601T zaručuje vysokou tuhost a kvalitu výsledků.
Stejně jako u všech produktů NIKKEN je CNC601T navržen pro vysoký výkon, snadnou údržbu a dlouhou životnost.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc1llIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--ace328a6ae301cbb91b90058e3c9087550c6f595/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC601T.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc2NlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--b8377cd594d0145b10ebe05dcc2f69b12dc45401/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC601T-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC601T | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 600 |
Rozsah/Typ Rotačního stolu | Velký |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Horní umístění |
Průměr vývrtu vřetena [Ømm H7] | 130 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 310 |
Výška středu [mm] | 14 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 4655 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 8.8 |
Servomotor [min1] | αiF12·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 11.1 |
Celkový redukční poměr | 1/180 |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 525 |
Maximální Vertikální zatížení stolu [Kg] | 400 |
Maximální Horizontální zatížení stolu [Kg] | - |
Maximální Horizontální přítlak působící na stůl [N] | 150000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 5709 |
Maximální axiální zatížení na stůl [FxL Nm] | 16650 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 200 |
Maximální pracovní setrvačnost [Kg m2] | 37 |
kroutící moment [Nm] | 864 |
