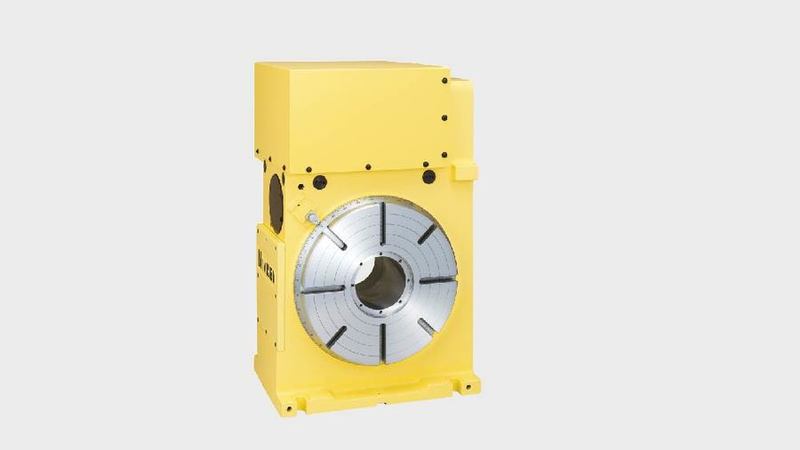

NIKKEN CNC321 využívá hydraulické upínání pro upínací moment 1760Nm a je ideální pro automatizaci malých dílů namontováním držáku přípravku.
Tento rozdíl mezi CNC321 a CNC321T spočívá v tom, že motor je namontován na horní straně otočného stolu. CNC321 dodáváme s motorem namontovaným na levé nebo pravé straně, CNC321 nebo na zadní straně, CNC321B. Oba s vysokorychlostními možnostmi.
Otočný stůl může být dodáván s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení, nebo nás kontaktujte a dozvíte se více.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdlVsIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--d4e3bb193205607dd06a48a5cb26443cebc528f3/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC321T.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdllsIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--a6d42d441f1f0ac4bffaf4d63d16f90ee9529cd2/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC321T-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

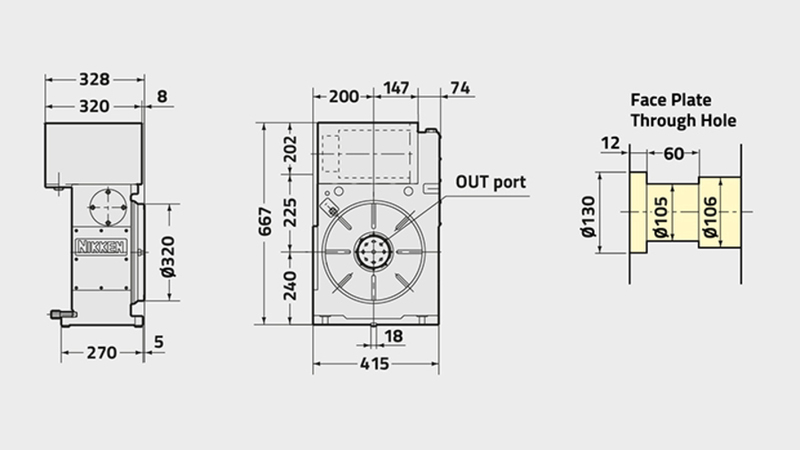

CNC321T | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 320 |
Rozsah/Typ Rotačního stolu | Standard |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Horní |
Průměr vývrtu vřetena [Ømm H7] | 105 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 240 |
Výška středu [mm] | 12 |
Upínací systém | Hydraulický |
Zpevňovací moment [Nm] | 1760 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 2 |
Servomotor [min1] | αiF12·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 16.6 |
Celkový redukční poměr | 1/120 |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | N/A |
Čistá hmotnost [Kg] | 220 |
Maximální Vertikální zatížení stolu [Kg] | 250 |
Maximální Horizontální zatížení stolu [Kg] | N/A |
Maximální Horizontální přítlak působící na stůl [N] | 53100 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 2648 |
Maximální axiální zatížení na stůl [FxL Nm] | 3840 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 100 |
Maximální pracovní setrvačnost [Kg m2] | 8 |
Kroutící moment [Nm] | 576 |
