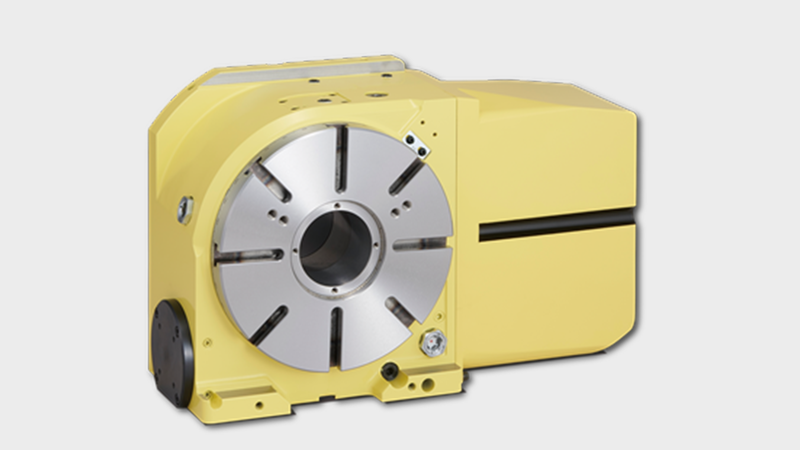

NIKKEN CNC260PLUS je nejnovější otočný stůl se zcela přepracovaným a aktualizovaným upínacím systémem.

Tato nová vnitřní konstrukce lépe využívá standardní pneumatické zdroje a umožňuje obrábění různých aplikací bez potřeby přídavného hydraulického agregátu.

Tento stůl se běžně používá u široké řady vertikálních obráběcích center, aby poskytoval možnosti 4. osy s minimálními náklady a zároveň poskytoval optimální spolehlivost, což z něj činí velmi výhodnou investici.

Brzdový systém může generovat upínací moment 1 430 Nm, což je 2,4 x silnější než původní CNC260 (1 430 Nm je dosaženo z přívodu vzduchu 5 barů, přičemž 1 550 Nm je možné z typické dílenské dodávky 6 barů)!

CNC260PLUS je skvělým řešením pro maximalizaci využití vašeho obráběcího centra a lze jej namontovat vertikálně nebo horizontálně, aby vyhovoval jakékoli aplikaci.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

CNC(Z)260P
Průměr stolu Ømm 260
Rozsah/Typ Rotačního stolu STAANDARD
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Zadní
Průměr vývrtu vřetena Ømm H7 80
Počet vřeten x rozteč [mm] 1
Výška středu mm 170
Šířka drážky T mm 12
Brzda Pneumatická
Zpevňovací moment Nm 1430
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.33
Servomotor [min1] αiF4·3000
MIN. přírůstek [stupně] 0.001
Rychlost rotace min -1 25.0
Celkový redukční poměr 1/120
Přesnost přetáčení [sec] 20
Přesnost indexování ultra přesné [sec] N/A
Čistá hmotnost Kg 115
Max. zatížení vertikální KG 175
Max. zatížení horizontální KG 350
Hnací krouticí moment Nm 192
