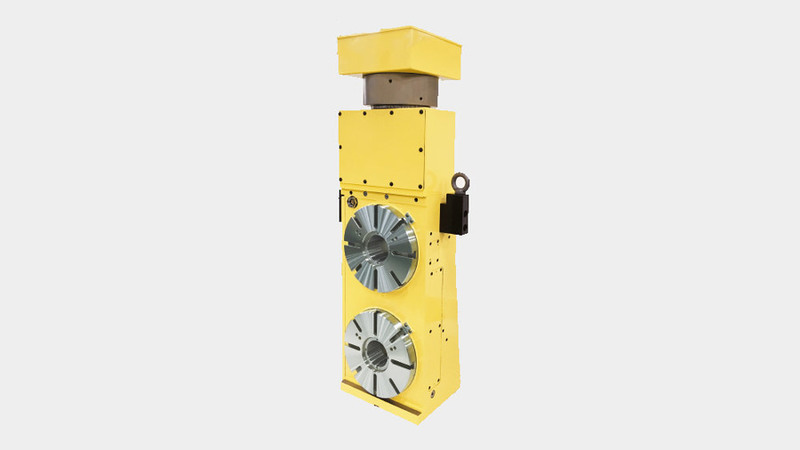

Kombinace všestranných charakteristik CNC260 a funkčnosti multi vřetena činí z CNC260-2W skvělým řešením pro zlepšení technologie a procesů.
Zahrnutí více vřeten v konstrukci CNC260-2W-235T nedělá absolutně žádný kompromis s výkonem a stejně jako zbytek řady otočných stolů NIKKEN CNC, slibuje zvýšení produktivity při zachování bezkonkurenční vysoké přesnosti, vysoké tuhosti a trvanlivosti .
CNC260-2W-325T je k dispozici také s vysokorychlostním motorem, který může rychle poskytnout podstatnou návratnost investic.
CNC 260-2W-325T má motor namontovaný nahoře, jsou však k dispozici také motory na levé nebo pravé straně - CNC260-2W
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa2dmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--b613294b4584962f610cc6578bbeb03f1d10d38b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC260-2W-325T%201.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa2tmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--d061f36409de6319701f560c37cb21eb3035ff9e/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC260-2W-325T.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

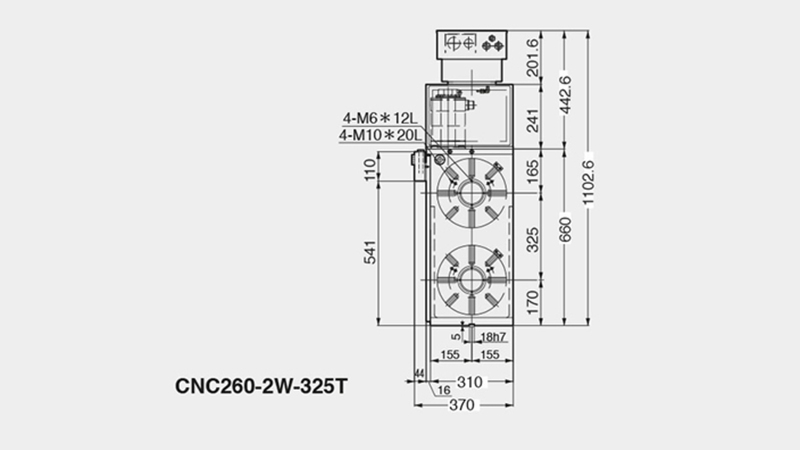

CNC260-2W-325T | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 260 |
Rozsah/Typ Rotačního stolu | Multi-Vřetenový |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Horní umístění |
Průměr vývrtu vřetena [Ømm H7] | 80 |
Počet vřeten x rozteč [mm] | 2 x 325 |
Výška středu [mm] | 170 |
Výška středu [mm] | 12 |
Upínací systém | Vzduch/Hydraulika |
Zpevňovací moment [Nm] | 588/1568 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.7 |
Servomotor [min1] | αiF8·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 22.2 |
Celkový redukční poměr | 1/120 |
Přesnost indexování [sec] | 20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 320 |
Maximální Vertikální zatížení stolu [Kg] | 175 |
Maximální Horizontální zatížení stolu [Kg] | 350 |
Maximální Horizontální přítlak působící na stůl [N] | 42480 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 1442 |
Maximální axiální zatížení na stůl [FxL Nm] | 2320 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 1.9 |
kroutící moment [Nm] | 192 |
