Kombinace všestranných charakteristik CNC260 a funkčnosti multi vřetena činí CNC260-2W skvělým řešením pro vylepšení technologií a procesů.
Zahrnutím více vřeten v konstrukci CNC260-2W nečiní absolutně žádný kompromis s výkonem a stejně jako zbytek řady otočných stolů NIKKEN CNC slibuje zvýšení produktivity při zachování bezkonkurenční vysoké přesnosti, vysoké tuhosti a trvanlivosti.
CNC260-2W je také k dispozici s vysokorychlostním motorem, který může rychle poskytnout podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

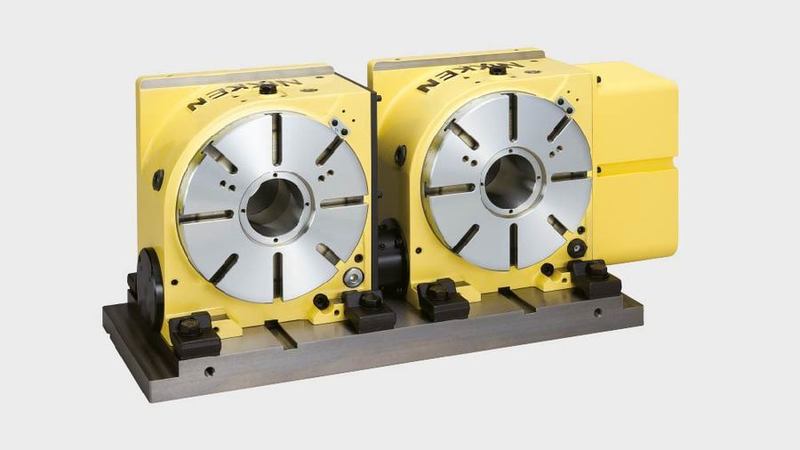

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBalFmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--6bc1f09e308502b30435c212f8ba0ea4746b2009/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC260-2W.jpg)

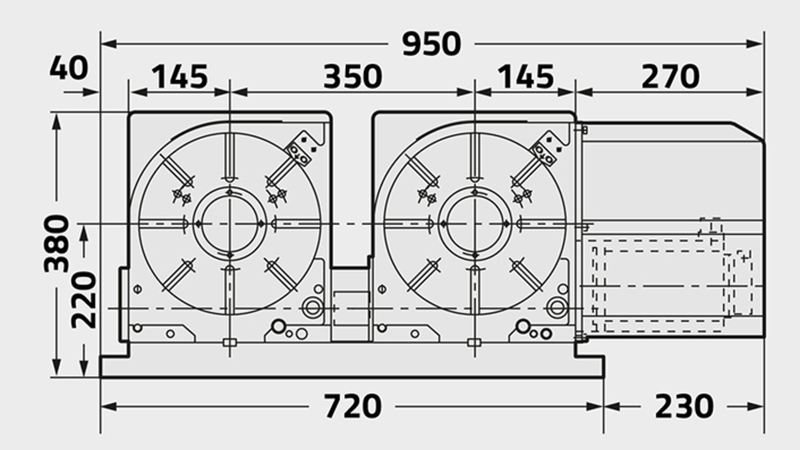

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBalVmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--73612bed713d8ea0037e29fbf3f103059e6d8788/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC260-2W-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC260-2W | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 260 |
Rozsah/Typ Rotačního stolu | Multi-Vřetenový |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 80 |
Počet vřeten x rozteč [mm] | 2 x 350 |
Výška středu [mm] | 220 |
Výška středu [mm] | 12 |
Upínací systém | Vzduch/Hydraulika |
Zpevňovací moment [Nm] | 588/1568 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.7 |
Servomotor [min1] | αiF8·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 22.2 |
Celkový redukční poměr | 1/120 |
Přesnost indexování [sec] | 20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 320 |
Maximální Vertikální zatížení stolu [Kg] | 175 |
Maximální Horizontální zatížení stolu [Kg] | 350 |
Maximální Horizontální přítlak působící na stůl [N] | 42480 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 1442 |
Maximální axiální zatížení na stůl [FxL Nm] | 2320 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 1.9 |
kroutící moment [Nm] | 192 |
