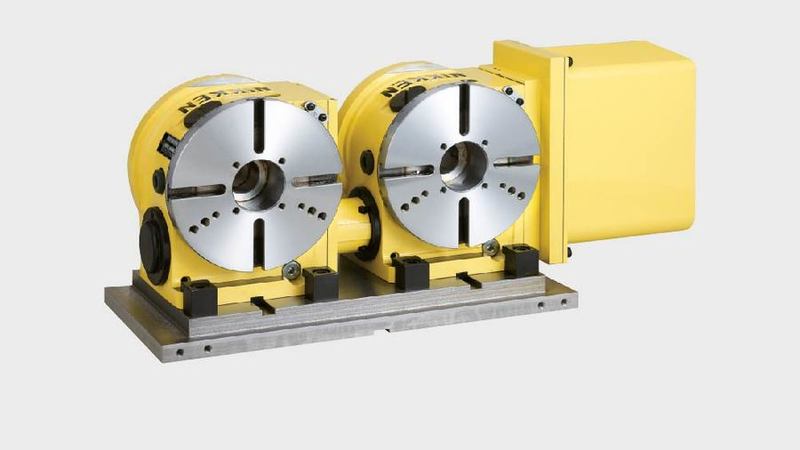

NIKKEN CNC202-TW nabízí vynikající úroveň výkonu pro vícevřetenový rotační stůl s pneumatickým upínáním a zároveň zvyšuje kapacitu procesu, který vám umožní hromadně vyrábět komponenty v bez nutnosti opakovaného seřizování.
Díky možnosti vícenásobného upnutí dílů je CNC202-2W ideální pro výrobu drobných předmětů a hromadně vyráběných dílů.
Zahrnutí více vřeten pro konstrukci CNC202-2W nedává absolutně žádný kompromis ve výkonu a stejně jako zbytek řady rotačních stolů NIKKEN CNC slibuje zvýšení produktivity při zachování bezkonkurenční vysoké přesnosti, vysoké tuhosti a trvanlivosti.
CNC202-2W je k dispozici také s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcndlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--2cee792e69d5d3f7159b65c93c19fc32ed67eff7/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC180-2W%20&%20CNC202-2W.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcjBlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--fbba15812171efc834afef6c4ea39a3c539b4bba/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC180-2W-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

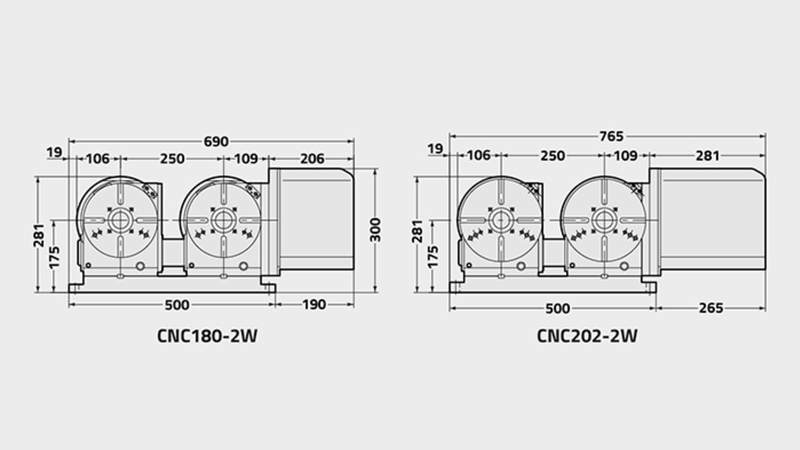

CNC202-2W | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 200 |
Rozsah/Typ Rotačního stolu | VZDUCH |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 2 x 250 |
Výška středu [mm] | 175 |
Výška středu [mm] | 12 |
Upínací systém | Kompaktní |
Zpevňovací moment [Nm] | 303 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.13 |
Servomotor [min1] | αiF8·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 33.3 |
Celkový redukční poměr | 1/90 |
Přesnost indexování [sec] | ±20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 120 |
Maximální Vertikální zatížení stolu [Kg] | 100 |
Maximální Horizontální zatížení stolu [Kg] | 200 |
Maximální Horizontální přítlak působící na stůl [N] | 18000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 542 |
Maximální axiální zatížení na stůl [FxL Nm] | 690 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 0.5 |
kroutící moment [Nm] | 144 |
