Nikken Multi-Vřetenové CNC rotační stoly jsou výborným řešením pro zvýšení produktivity obráběcího procesu

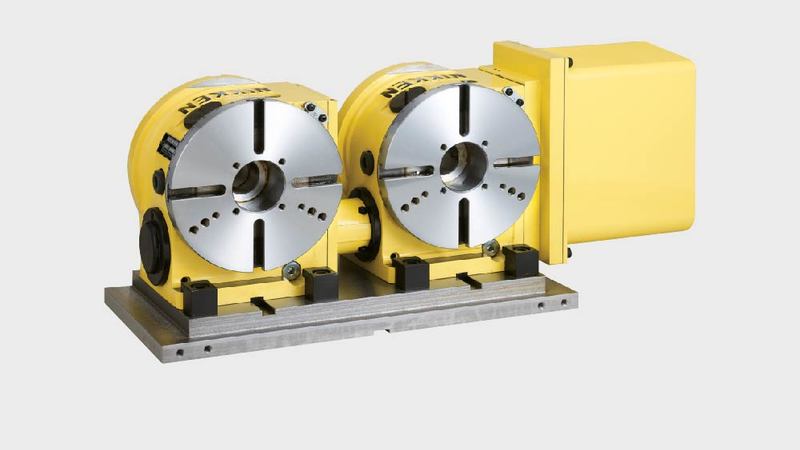

Se schopností vícenásobného upnutí dílů je CNC180-2W ideální pro výrobu drobných předmětů a hromadně vyráběných dílů.
Zahrnutí více vřeten pro konstrukci CNC180-2W nedělá absolutně žádný kompromis ve výkonu a stejně jako zbytek řady rotačních stolů NIKKEN CNC slibuje zvýšení produktivity při zachování bezkonkurenční vysoké přesnosti, vysoké tuhosti a trvanlivosti.
CNC180-2W je k dispozici také s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbUVlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--44269ec97690aa745b05d34bdd96e7a9e6cc9934/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC180-2W%20&%20CNC202-2W.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc2dtIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--7635dc6853bffe27fb2a5e05aa7be733359e0356/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC180-2W-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

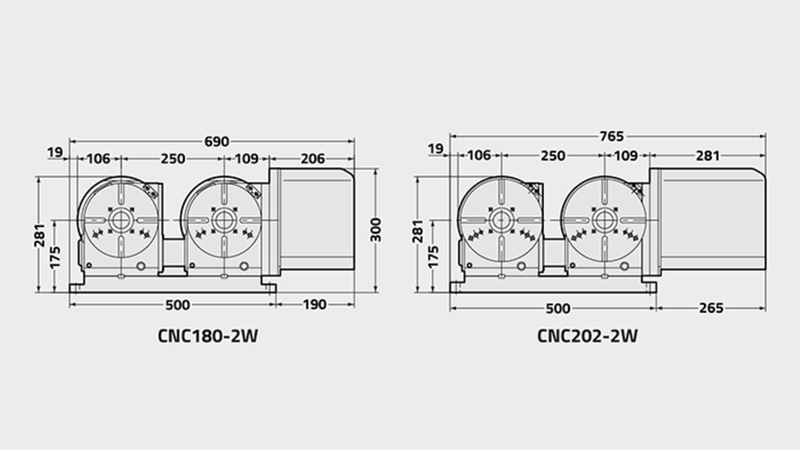

CNC180-2W | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 180 |
Rozsah/Typ Rotačního stolu | Multi-Vřetenový |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 2 x 250 |
Výška středu [mm] | 175 |
Výška středu [mm] | 12 |
Výška středu [mm] | VzDUCH |
Zpevňovací moment [Nm] | 303 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.12 |
Servomotor [min1] | αiF4·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 33.3 |
Celkový redukční poměr | 1/90 |
Přesnost indexování [sec] | ±20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 115 |
Maximální Vertikální zatížení stolu [Kg] | 100 |
Maximální Horizontální zatížení stolu [Kg] | 200 |
Maximální Horizontální přítlak působící na stůl [N] | 18000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 542 |
Maximální axiální zatížení na stůl [FxL Nm] | 690 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 0.5 |
kroutící moment [Nm] | 72 |
