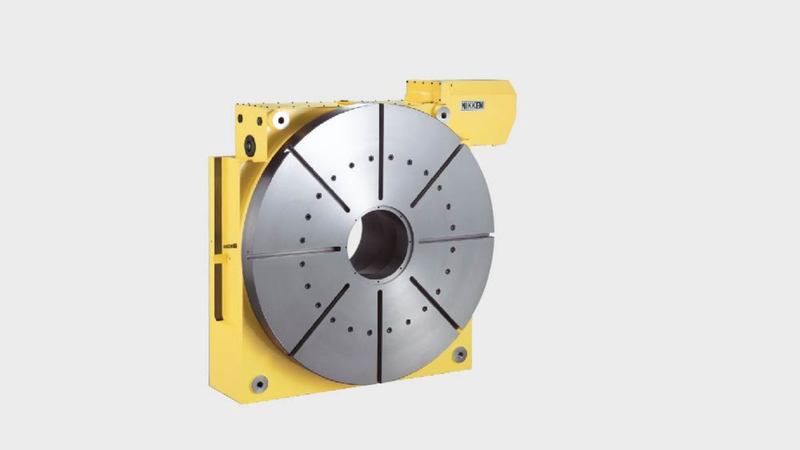

CNC1600 nabízí bezkonkurenční přesnost a dlouhou životnost, je ideální pro indexování a obrábění velkých obrobků.

Díky modulu tloušťky zubu 10, výkonnému upínacímu systému a mimořádně vysoké tuhosti nabízí CNC1201 bezkonkurenční přesnost a dlouhou životnost. CNC1201 je vyroben z materiálů s dlouhou životností a je navržen tak, aby dlouhodobě udržoval vysokou přesnost při minimální údržbě.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

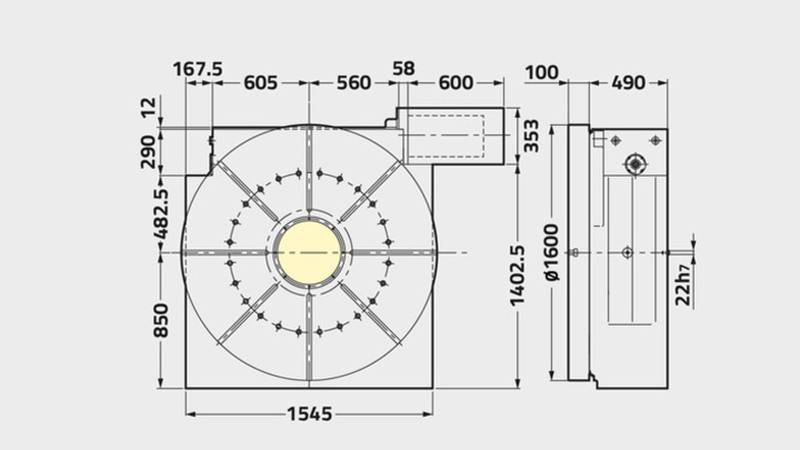

CNC1600
Průměr příruby rotačního stolu [Ømm] 1600
Rozsah/Typ Rotačního stolu Extra velký
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 400
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 850
Výška středu [mm] 28 (Optional)
Upínací systém Hydraulika
Zpevňovací moment [Nm] 35000
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] -
Servomotor [min1] αiF30·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 2.7
Celkový redukční poměr 1/720
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] ±3
Čistá hmotnost [Kg] 5250
Maximální Vertikální zatížení stolu [Kg] 10000
Maximální Horizontální zatížení stolu [Kg]  30000
Maximální Horizontální přítlak působící na stůl [N] 2000000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 111952
Maximální axiální zatížení na stůl [FxL Nm] 510000
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] -
Maximální pracovní setrvačnost [Kg m2] 6400
kroutící moment [Nm] 8640
