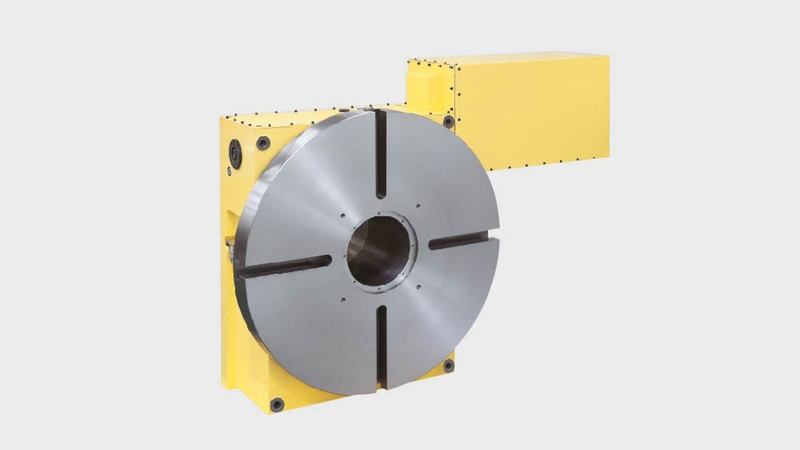

Jeden z největších stolů NIKKEN, CNC1201, byl navržen výhradně pro horizontální modely, ideální pro odvětví letectví a energetiky.
Díky modulu tloušťky zubu 10, výkonnému upínacímu systému a mimořádně vysoké tuhosti nabízí CNC1201 bezkonkurenční přesnost a dlouhou životnost. CNC1200 je vyroben z materiálů s dlouhou životností a je navržen tak, aby dlouhodobě udržoval vysokou přesnost při minimální údržbě.
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

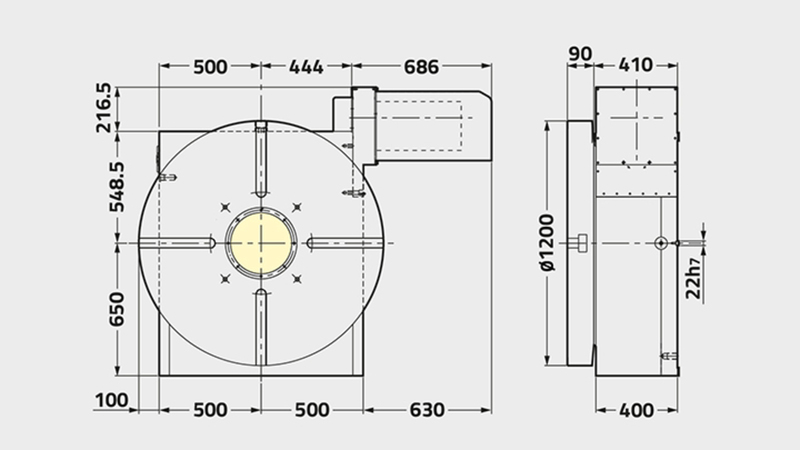

CNC1201 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 1200 |
Rozsah/Typ Rotačního stolu | Extra velký |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 300 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 650 |
Výška středu [mm] | 22 (volitelný) |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 18000 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | - |
Servomotor [min1] | αiF30·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 2.7 |
Celkový redukční poměr | 1/720 |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | ±3 |
Čistá hmotnost [Kg] | 3500 |
Maximální Vertikální zatížení stolu [Kg] | 6500 |
Maximální Horizontální zatížení stolu [Kg] | 13000 |
Maximální Horizontální přítlak působící na stůl [N] | 1333330 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 79025 |
Maximální axiální zatížení na stůl [FxL Nm] | 240000 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | - |
Maximální pracovní setrvačnost [Kg m2] | 2300 |
kroutící moment [Nm] | 8640 |
