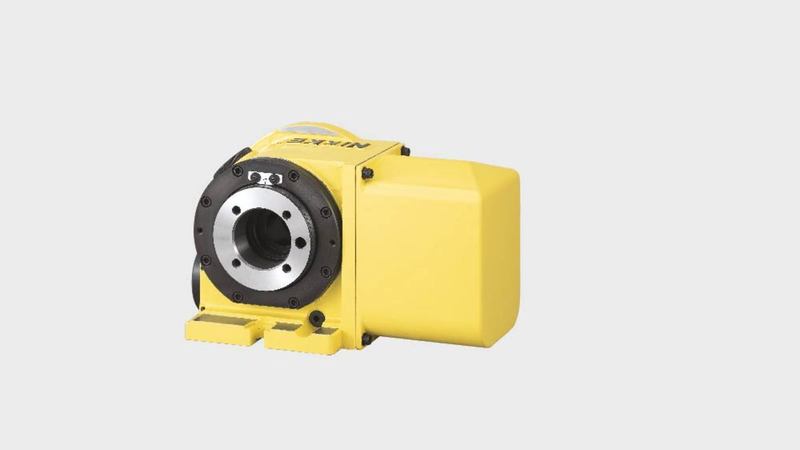

CNC-105 je nejmenší otočný stůl CNC vyrobený společností NIKKEN. Navzdory své velikosti nabízí CNC-105 bezkonkurenční vysokou přesnost, vysokou tuhost a odolnost, díky čemuž je tento otočný stůl ideálním kompaktním řešením. Díky pneumatickému upínání se tento otočný stůl používá na mnoha malých vertikálních obráběcích centrech k zajištění schopností čtvrté osy za dostupnou cenu.
Tento všestranný otočný stůl je k dispozici s motory na levé a pravé straně a je vhodný pro indexování / obrábění malých obrobků.
CNCZ105 je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby co nejlépe vyhovoval vašim konkrétním požadavkům - další informace najdete v sekci materiály ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc0FmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--278369b9bcb3a1da7c14f46625ca29e3ef504429/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC105.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc0VmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--a880af045ed786de15929860d5adf96a8fa8c6d2/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC105-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

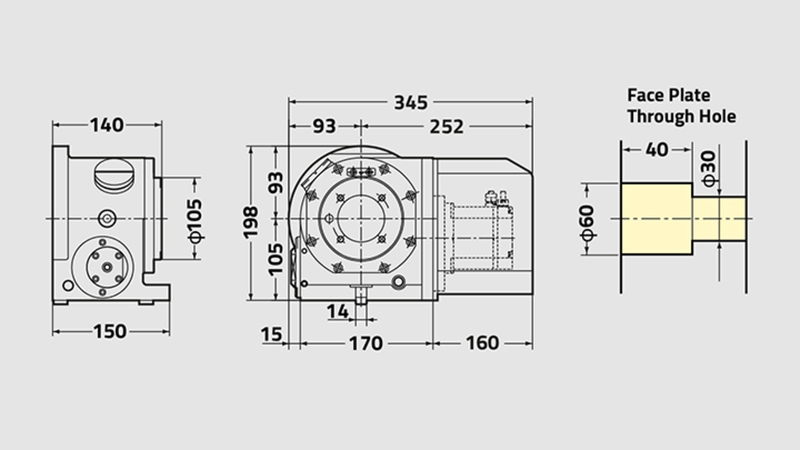

CNC105 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 105 |
Rozsah/Typ Rotačního stolu | Kompaktní |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 105 |
Výška středu [mm] | 10H7 Pin |
Upínací systém | VZDUCH |
Zpevňovací moment [Nm] | 205 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.06 |
Servomotor [min1] | αiF1·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 33.3 (66.6) |
Celkový redukční poměr | 1/90 (1/45) |
Přesnost indexování [sec] | ±30 |
Přesnost indexování ultra přesné [sec] | N/A |
Čistá hmotnost [Kg] | 32 |
Maximální Vertikální zatížení stolu [Kg] | 30 |
Maximální Horizontální zatížení stolu [Kg] | 60 |
Maximální Horizontální přítlak působící na stůl [N] | 8800 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 275 |
Maximální axiální zatížení na stůl [FxL Nm] | 220 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | N/A |
Maximální pracovní setrvačnost [Kg m2] | 0.4 (0.2) |
kroutící moment [Nm] | 36 (27) |
