Otočný stůl CNC1003, který dosahuje bezkonkurenční vysoké přesnosti a odolnosti, je ideálním řešením pro hluboké obrábění vysoce tuhých materiálů a dokonce i dělení velkých obrobků.
S velkým průchozím otvorem a výkonným upínacím systémem si CNC1003 udržuje vysokou přesnost a výkon i po dlouhodobém používání a nabízí vysokou pevnost a tuhost.

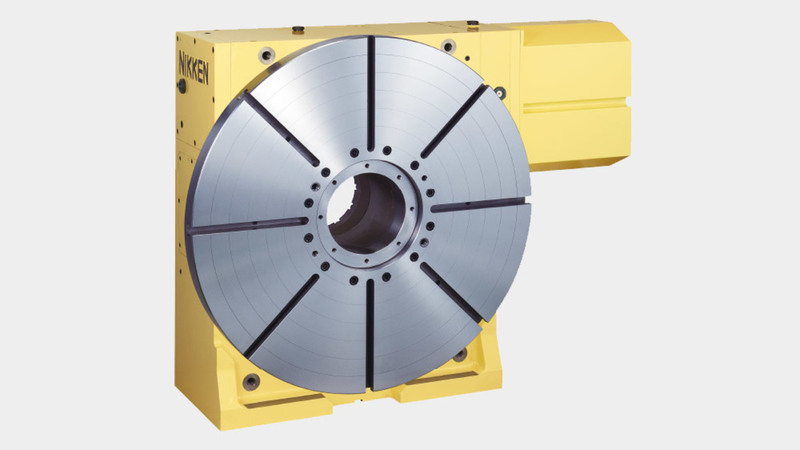

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaThnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--5d651384e4a83b7b9ee7a445581861e5f5af772f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1003.jpg)

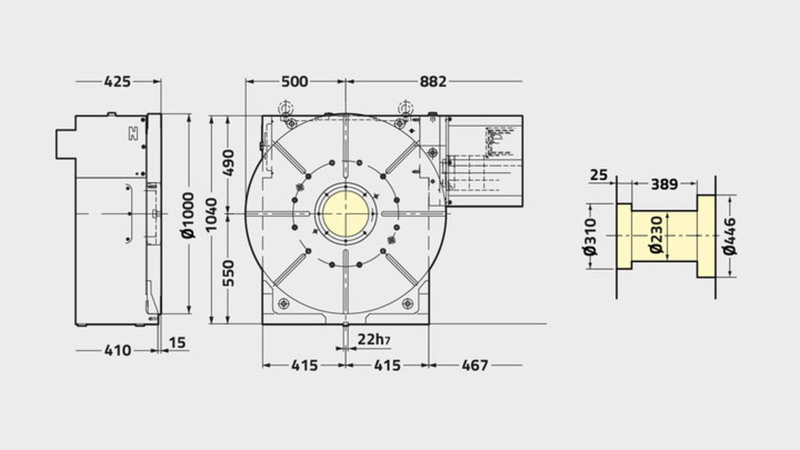

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBakFnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--554d0f337fda317c814f6bcee75680d19ed6ab0c/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC(Z)1003-.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC1003 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 1000 |
Rozsah/Typ Rotačního stolu | Extra velký |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 230 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 550 |
Výška středu [mm] | 22 (volitelný) |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 7000 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 6.3 |
Servomotor [min1] | αiF30·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 5.5 |
Celkový redukční poměr | 1/360 |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 2210 |
Maximální Vertikální zatížení stolu [Kg] | 2000 |
Maximální Horizontální zatížení stolu [Kg] | 4000 |
Maximální Horizontální přítlak působící na stůl [N] | 281250 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 20067 |
Maximální axiální zatížení na stůl [FxL Nm] | 42190 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 300 |
Maximální pracovní setrvačnost [Kg m2] | 234 |
kroutící moment [Nm] | 3168 |
