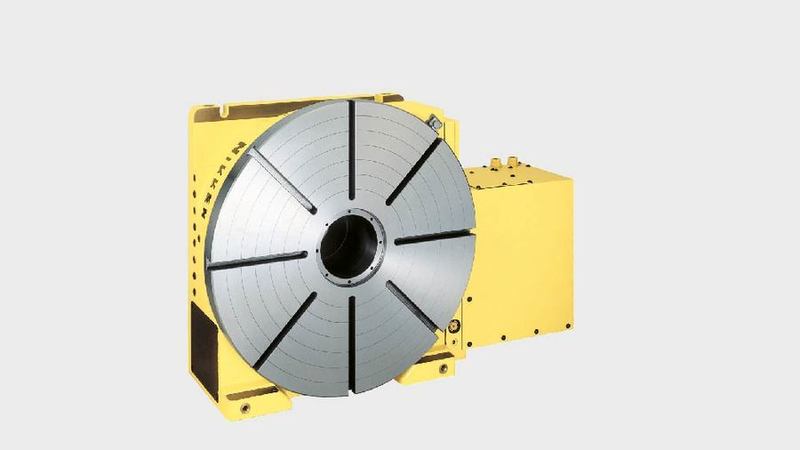

CNCZ601 je součástí vysokorychlostní řady a je navržen pro vysokou přesnost, bezkonkurenční výkon a dlouhou životnost.
S velkým průchozím otvorem a výkonným upínacím systémem nabízí CNCZ601 vysokou pevnost a tuhost, což je ideální pro obrábění ve velkém měřítku a obrábění vysoce tuhého materiálu.
Stejně jako všechny výrobky NIKKEN je CNCZ601 navržen pro snadnou údržbu a dlouhou životnost.
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

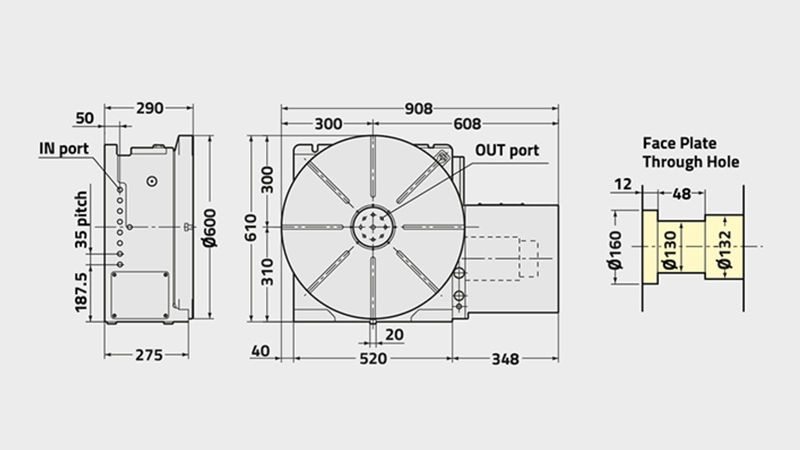

CNC(Z)601 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 600 |
Rozsah/Typ Rotačního stolu | Velký |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 130 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 310 |
Výška středu [mm] | 14 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 4655 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 4.9 |
Servomotor [min1] | αiF12·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 11.1 (22.2) |
Celkový redukční poměr | 1/180 (1/90) |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 500 |
Maximální Vertikální zatížení stolu [Kg] | 400 |
Maximální Horizontální zatížení stolu [Kg] | 800 |
Maximální Horizontální přítlak působící na stůl [N] | 150000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 5709 |
Maximální axiální zatížení na stůl [FxL Nm] | 16650 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 200 |
Maximální pracovní setrvačnost [Kg m2] | 37 (18.5) |
kroutící moment [Nm] | 864 (690) |
