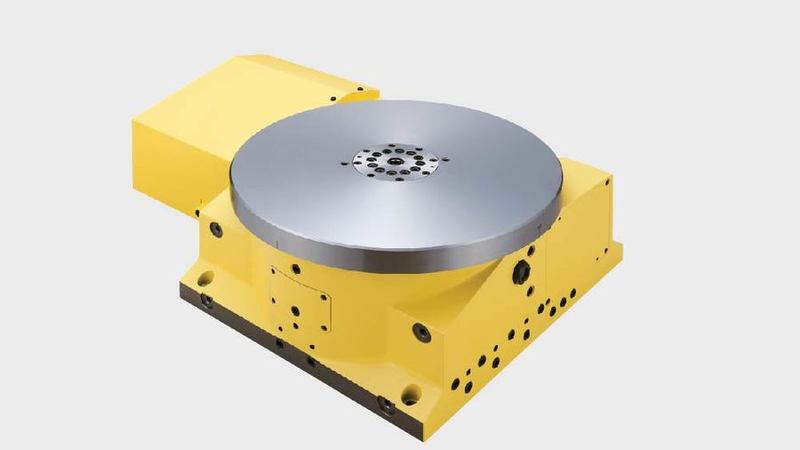

Výkonný CNC (Z) 500H vestavěný otočný stůl je ideální pro dosažení bezkonkurenční vysoké přesnosti a výkonu.

Díky výkonnému hydraulickému upínacímu systému nabízí CNC (Z) 500H vysokou pevnost a tuhost a je vyráběn výhradně jako horizontální model, což maximalizuje pracovní prostor stroje. Stejně jako všechny produkty NIKKEN je CNC (Z) 500H je navržen pro snadnou údržbu a dlouhou životnost.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

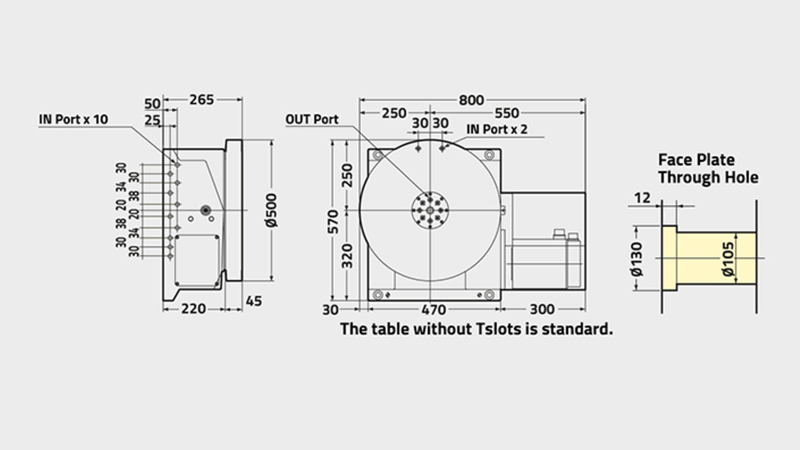

CNC(Z)503H
Průměr příruby rotačního stolu [Ømm] 500
Rozsah/Typ Rotačního stolu Vestavěný
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 105
Počet vřeten x rozteč [mm] 1
Výška středu [mm] -
Výška středu [mm] -
Upínací systém Hydraulika
Zpevňovací moment [Nm] 1890
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 8
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 16.6 (33.3)
Celkový redukční poměr 1/20 (1/60)
Přesnost indexování [sec] 20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 400
Maximální Vertikální zatížení stolu [Kg] -
Maximální Horizontální zatížení stolu [Kg]  1000
Maximální Horizontální přítlak působící na stůl [N] 63720
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 3531
Maximální axiální zatížení na stůl [FxL Nm] 5990
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] -
Maximální pracovní setrvačnost [Kg m2] 32.5 (16.3)
kroutící moment [Nm] 576 (460)
