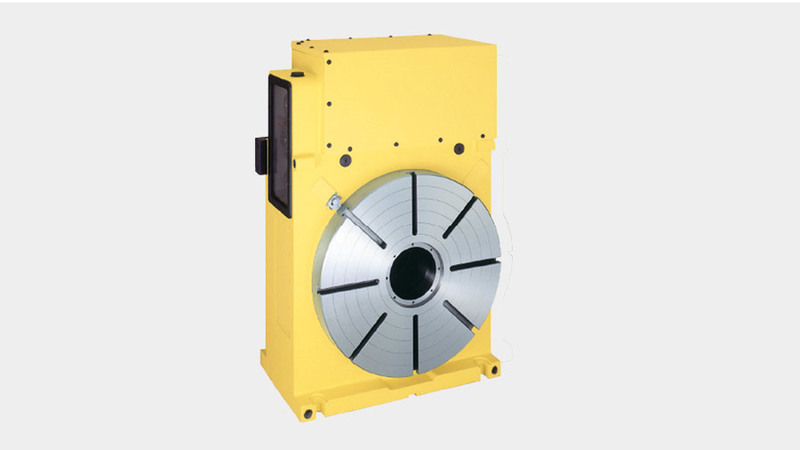

S umístěním motoru nahoře maximalizuje CNC501T místo v pracovním prostoru, umožňuje snadný přístup a poskytuje možnost pro kabelovou výkyvnou skříň.

Díky vysoké přesnosti, snadné údržbě a dlouhé životnosti je CNC501T jedním z nejrozsáhlejších otočných stolů firmy NIKKEN. CNC501T je ideální pro osu B univerzálního horizontálního obráběcího centra nebo pro automatizaci malých dílů namontováním upínacího přípravku. CNC501T zaručuje vysokou tuhost a výkon.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

CNC501T

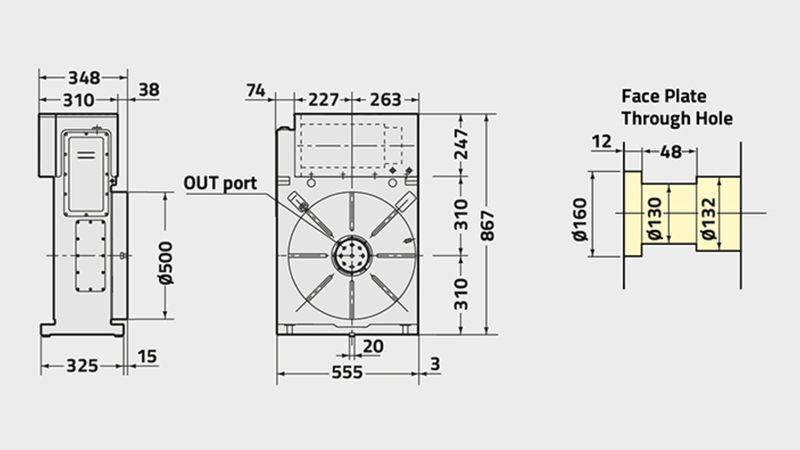

Průměr příruby rotačního stolu [Ømm] 500
Rozsah/Typ Rotačního stolu Velký
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Horní umístění
Průměr vývrtu vřetena [Ømm H7] 130
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 310
Výška středu [mm] 14
Upínací systém Hydraulika
Zpevňovací moment [Nm] 4655
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 9
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 16.6
Celkový redukční poměr 1/120
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 495
Maximální Vertikální zatížení stolu [Kg] 400
Maximální Horizontální zatížení stolu [Kg]  -
Maximální Horizontální přítlak působící na stůl [N] 150000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 5709
Maximální axiální zatížení na stůl [FxL Nm] 16650
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 200
Maximální pracovní setrvačnost [Kg m2] 19
kroutící moment [Nm] 576
