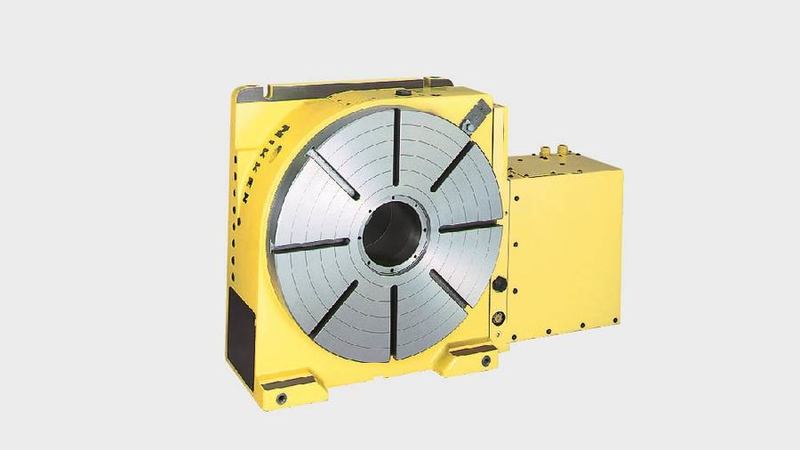

CNCZ501 jako součást vysokorychlostní řady je navržen pro vysokou přesnost, bezkonkurenční výkon a dlouhou životnost.

S velkým průchozím otvorem a výkonným upínacím systémem nabízí CNCZ501 vysokou pevnost a tuhost, což je ideální pro obrábění ve velkém měřítku a obrábění vysoce tuhého materiálu. Stejně jako všechny produkty NIKKEN je CNCZ501 navržen pro snadnou údržbu a dlouhou životnost.

CNCZ501 je standardně dodáván s vysokorychlostním motorem, který může rychle zajistit podstatnou návratnost investic.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

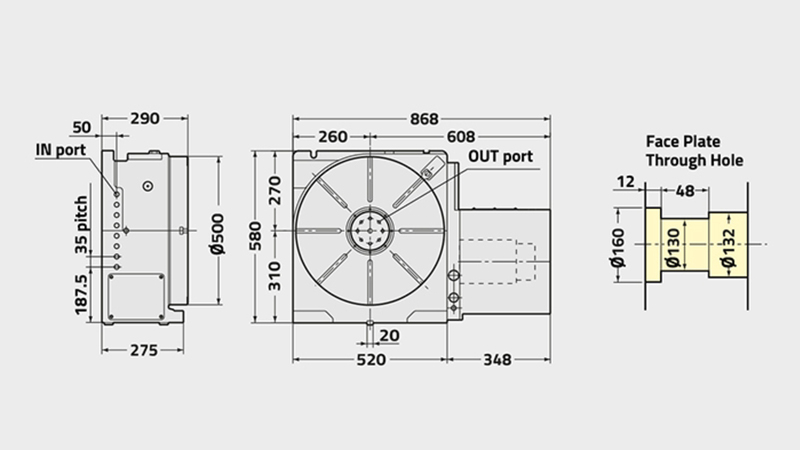

CNC(Z)501
Průměr příruby rotačního stolu [Ømm] 500
Rozsah/Typ Rotačního stolu Velký
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 130
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 310
Výška středu [mm] 14
Upínací systém Hydraulika
Zpevňovací moment [Nm] 4655
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 6.8
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 16.6 (33.3)
Celkový redukční poměr 1/120 (1/60)
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 470
Maximální Vertikální zatížení stolu [Kg] 400
Maximální Horizontální zatížení stolu [Kg]  800
Maximální Horizontální přítlak působící na stůl [N] 150000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 5709
Maximální axiální zatížení na stůl [FxL Nm] 16650
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 200
Maximální pracovní setrvačnost [Kg m2] 19.4 (9.7)
kroutící moment [Nm] 576 (460)
