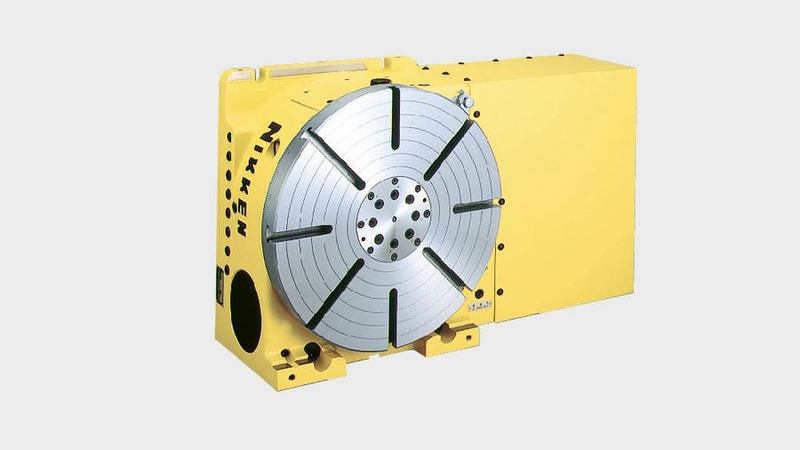

NIKKEN CNC401 používá hydraulické upínání pro upínací moment 1760 Nm a otáčkami 22,2 ot / min.

CNC401, stejně jako všechny otočné stoly NIKKEN CNC, nabízí bezkonkurenční vysokou přesnost, vysokou tuhost a trvanlivost.

Díky hydraulickému upínání je tento otočný stůl používán mnoha středními obráběcími centry k zajištění schopností čtvrté osy.

CNCZ401 je standardně dodáván s vysokorychlostním motorem, který může rychle zajistit podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

CNC401

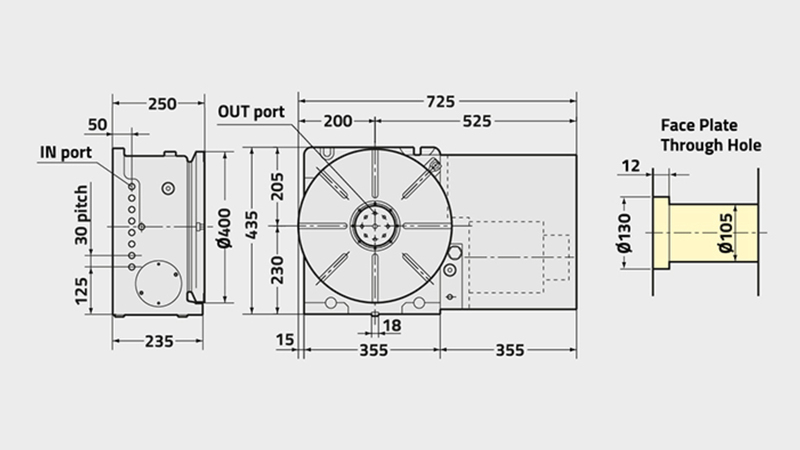

Průměr příruby rotačního stolu [Ømm] 400
Rozsah/Typ Rotačního stolu Standardní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 105
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 230
Výška středu [mm] 14
Upínací systém Hydraulika
Zpevňovací moment [Nm] 1760
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 2.8
Servomotor [min1] αiF12·2000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 22.2 (44.4)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] 15
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 230
Maximální Vertikální zatížení stolu [Kg] 250
Maximální Horizontální zatížení stolu [Kg]  500
Maximální Horizontální přítlak působící na stůl [N] 53100
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 2648
Maximální axiální zatížení na stůl [FxL Nm] 3840
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 100
Maximální pracovní setrvačnost [Kg m2] 6.4 (3.2)
kroutící moment [Nm] 432 (345)
