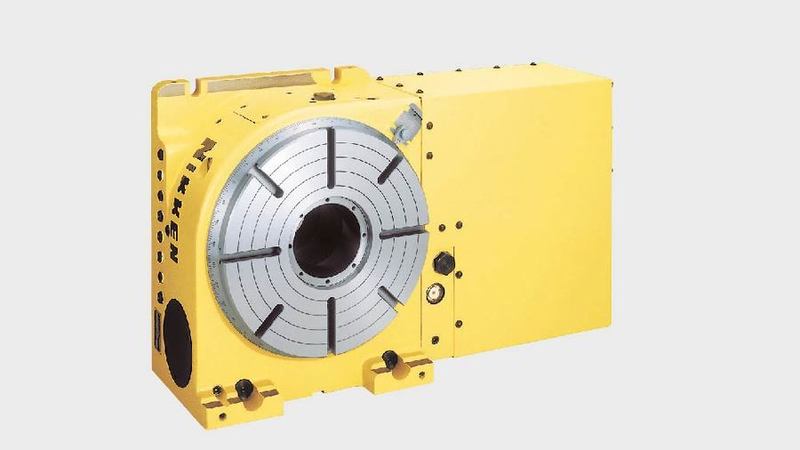

NIKKEN CNC321 používá hydraulické upínání s upínacím momentem 1760 Nm s otáčkami 22,2 ot / min.
Díky možnosti vertikálního nebo horizontálního použití v závislosti na aplikaci činí z CNC321 skvělé řešení pro maximalizaci využití vašeho obráběcího centra.
CNCZ321 je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbm9mIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--ba09799084bf8db32ae76b5fb976db8fb3d11358/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC321.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbnNmIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--b6daa7473c8935f44122d02c9f20631edd1cef38/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC321-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC321 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 320 |
Rozsah/Typ Rotačního stolu | Standardní |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 105 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 230 |
Výška středu [mm] | 12 |
Upínací systém | Hydraulika |
Zpevňovací moment [Nm] | 1760 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 2.8 |
Servomotor [min1] | αiF12·2000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 22.2 (44.4) |
Celkový redukční poměr | 1/90 (1/45) |
Přesnost indexování [sec] | 15 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 200 |
Maximální Vertikální zatížení stolu [Kg] | 250 |
Maximální Horizontální zatížení stolu [Kg] | 500 |
Maximální Horizontální přítlak působící na stůl [N] | 53100 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 2648 |
Maximální axiální zatížení na stůl [FxL Nm] | 3840 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 100 |
Maximální pracovní setrvačnost [Kg m2] | 6.4 (3.4) |
kroutící moment [Nm] | 432 (345) |
