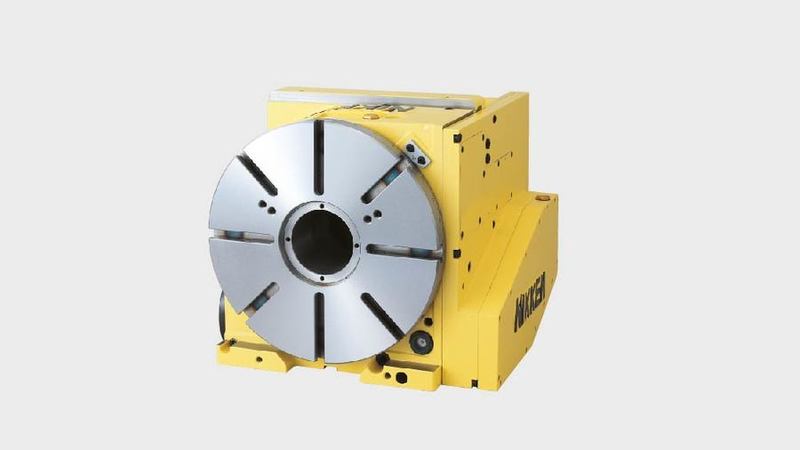

Robustní otočný stůl NIKKEN CNC302 je skvělým řešením pro střední obráběcí centra.

Stůl může být instalován se standardní vzduchovou brzdou nebo může být vybaven hydraulickým brzdovým systémem, který prakticky ztrojnásobí upínací moment na masivní 1568 Nm.

Rozdíl mezi CNC302 a CNC302B spočívá v tom, že motor je namontován na zadní straně otočného stolu než vlevo nebo vpravo, což je ideální pro stroje, které nemají dostatek místa pro osu Y.

CNCZ302B je také k dispozici s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

CNC302B

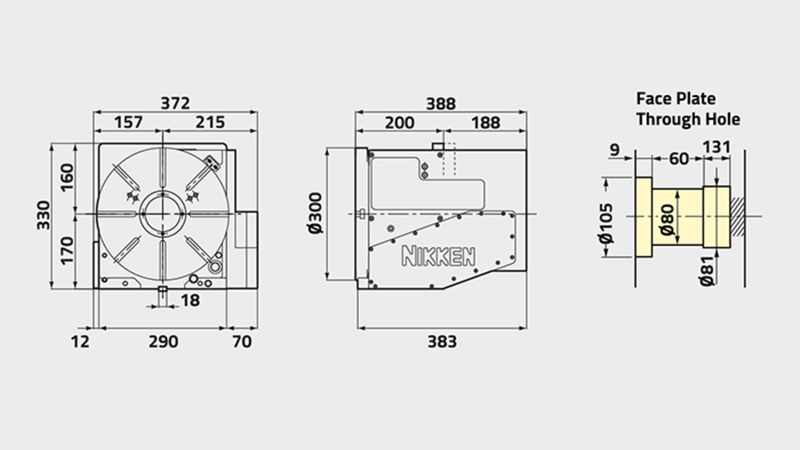

Průměr příruby rotačního stolu [Ømm] 300
Rozsah/Typ Rotačního stolu Standardní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Zadní
Průměr vývrtu vřetena [Ømm H7] 80
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 170
Výška středu [mm] 12
Upínací systém Vzduch/Hydraulika
Zpevňovací moment [Nm] 588/1568
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 1.8
Servomotor [min1] αiF4·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 25.0 (50.0)
Celkový redukční poměr 1/120 (1/60)
Přesnost indexování [sec] 20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 150
Maximální Vertikální zatížení stolu [Kg] 175
Maximální Horizontální zatížení stolu [Kg]  -
Maximální Horizontální přítlak působící na stůl [N] 42480
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 1442
Maximální axiální zatížení na stůl [FxL Nm] 2320
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 50
Maximální pracovní setrvačnost [Kg m2] 3.2 (1.6)
kroutící moment [Nm] 192 (153)
