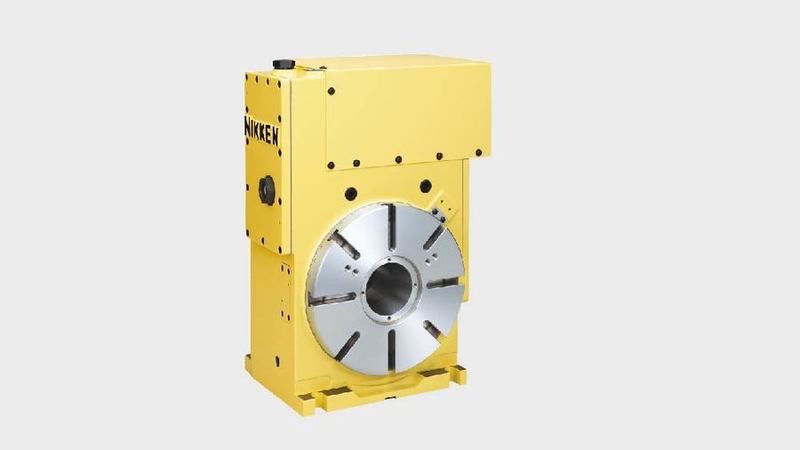

CNC260T je nejvšestrannější rotační stůl, jaký kdy společnost NIKKEN vyrobila. Tento rotační stůl se běžně používá v celé řadě vertikálních obráběcích center, aby byla zajištěna schopnost 4. osy při minimálních nákladech.

Stůl může být instalován se standardní vzduchovou brzdou nebo může být vybaven hydraulickým brzdovým systémem, který prakticky ztrojnásobí upínací moment na masivní 1568 Nm.

Díky možnosti vertikálního nebo horizontálního použití v závislosti na aplikaci je CNC260 skvělým řešením pro maximalizaci využití vašeho obráběcího centra.

Motor NIKKEN CNC260T je namontován na horní straně otočného stolu. Dodáváme také montáž motoru na levé, pravé a zadní straně - CNC260 a CNC60B.

CNCZ260B je standardně dodáván s vysokorychlostním motorem, který může rychle poskytnout podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

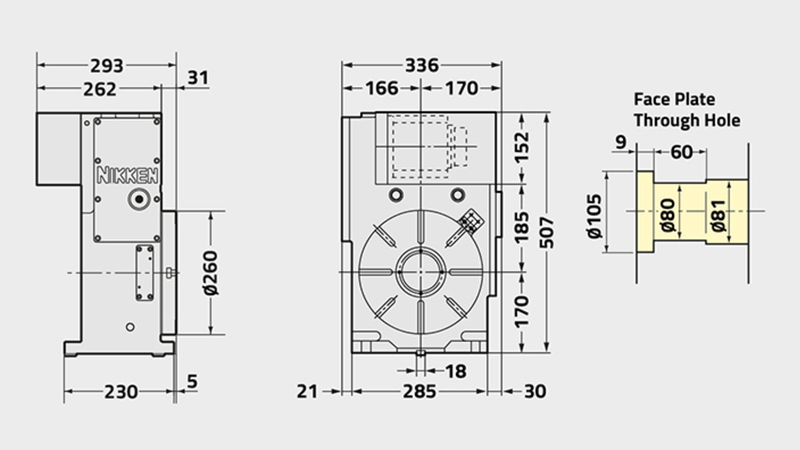

CNC260T
Průměr příruby rotačního stolu [Ømm] 260
Rozsah/Typ Rotačního stolu Standardní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Horní umístění
Průměr vývrtu vřetena [Ømm H7] 80
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 170
Výška středu [mm] 12
Upínací systém Vzduch/Hydraulika
Zpevňovací moment [Nm] 588/1568
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 1.5
Servomotor [min1] αiF4·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 25.0 (50.0)
Celkový redukční poměr 1/120 (1/60)
Přesnost indexování [sec] 20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 160
Maximální Vertikální zatížení stolu [Kg] 175
Maximální Horizontální zatížení stolu [Kg]  -
Maximální Horizontální přítlak působící na stůl [N] 42480
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 1442
Maximální axiální zatížení na stůl [FxL Nm] 2320
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 50
Maximální pracovní setrvačnost [Kg m2] 3.2 (1.6)
kroutící moment [Nm] 192 (153)
