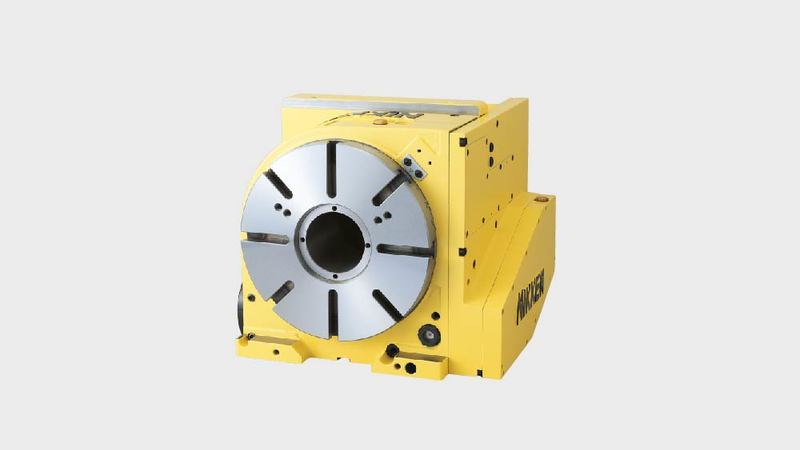

CNC260 je nejvšestrannější rotační stůl, jaký kdy společnost NIKKEN vyrobila. Tento rotační stůl se běžně používá v celé řadě vertikálních obráběcích center, které získají možnost 4. osy při minimálních nákladech.
Stůl může být instalován se standardní vzduchovou brzdou nebo může být vybaven hydraulickým brzdovým systémem, který prakticky ztrojnásobí upínací moment na masivních 1568 Nm.
Díky možnosti vertikálního nebo horizontálního použití v závislosti na aplikaci je CNC260 skvělým řešením pro maximalizaci využití vašeho obráběcího centra.
Motor CNC260B je namontován na zadní straně otočného stolu, zatímco motor CNC260 může být namontován vlevo nebo vpravo.
CNCZ260B je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.


NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC(Z)260B | |
---|---|

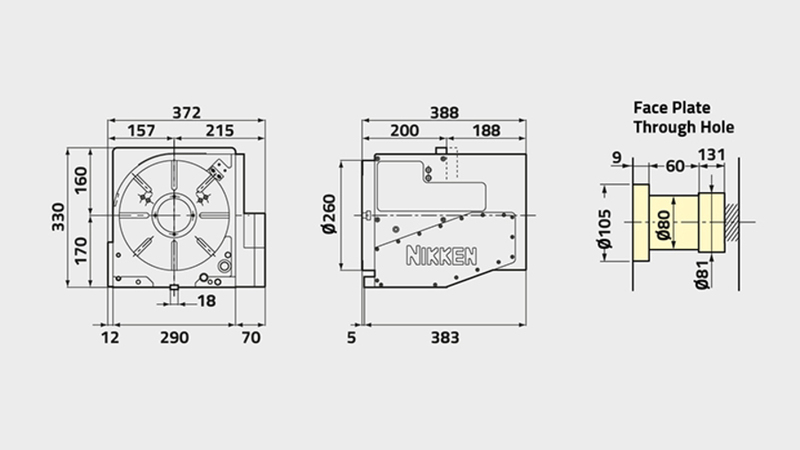

Průměr příruby rotačního stolu [Ømm] | 260 |
Rozsah/Typ Rotačního stolu | Staandard |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Zadní |
Průměr vývrtu vřetena [Ømm H7] | 80 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 170 |
Výška středu [mm] | 12 |
Upínací systém | Vzduch/Hydraulika |
Zpevňovací moment [Nm] | 588/1568 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 1.7 |
Servomotor [min1] | αiF4·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 25.0 (50.0) |
Celkový redukční poměr | 1/120 (1/60) |
Přesnost indexování [sec] | 20 |
Přesnost indexování ultra přesné [sec] | N/A |
Čistá hmotnost [Kg] | 145 |
Maximální Vertikální zatížení stolu [Kg] | 175 |
Maximální Horizontální zatížení stolu [Kg] | N/A |
Maximální Horizontální přítlak působící na stůl [N] | 42480 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 1442 |
Maximální axiální zatížení na stůl [FxL Nm] | 2320 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 50 |
Maximální pracovní setrvačnost [Kg m2] | 3.2 (1.6) |
kroutící moment [Nm] | 192 (153) |
