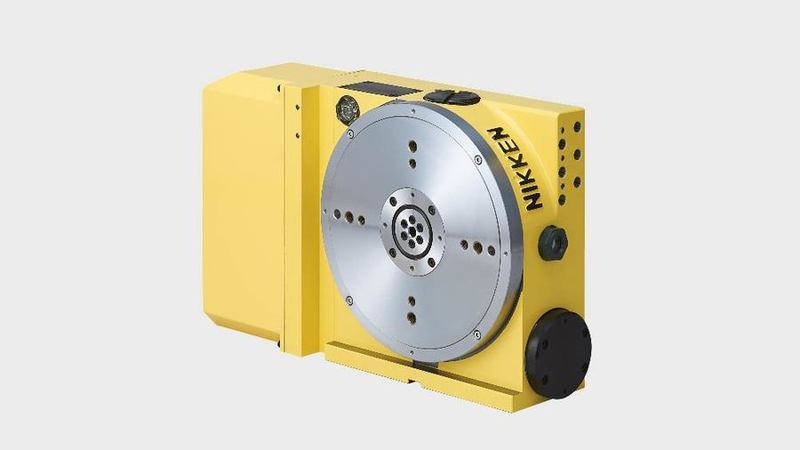

NIKKEN CNC205 je ultratenký kompaktní CNC otočný stůl určený pro aplikaci středové konzoly pro upínání dílců.

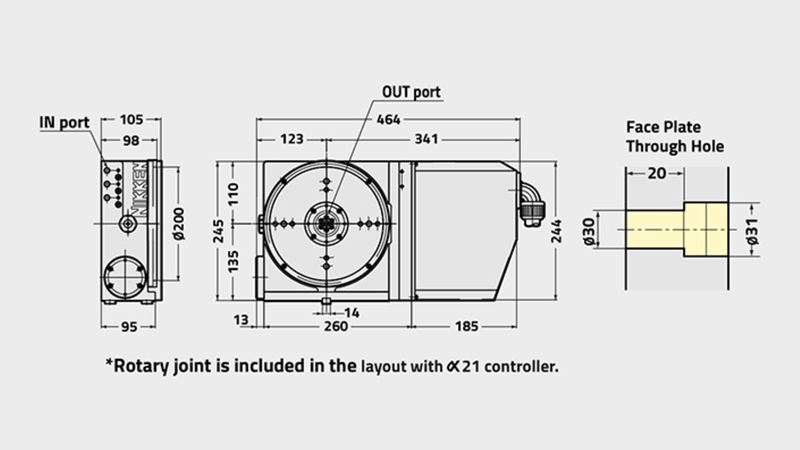

S tloušťkou těla 98 mm, je o 54 mm štíhlejší než předchozí modely a poskytuje vynikající upínací sílu 380 Nm, aby se maximalizoval prostor pro obrábění a přitom se zachovala vysoká tuhost.

U strojů bez hydraulického agregátu je standardně dodáván vzducho-hydraulický agregát, který zajišťuje výkonnou funkci hydraulického napájení pouze vzduchem.

K dalšímu rozšíření oblasti obrábění je k dispozici také ultratenké podpůrné ložisko.

CNCZ105 je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů tak, aby co nejlépe vyhovoval vašim konkrétním požadavkům - další informace naleznete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

CNC205
Průměr příruby rotačního stolu [Ømm] 200
Rozsah/Typ Rotačního stolu Kompaktní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 30
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 135
Výška středu [mm] -
Upínací systém VZDUCH (Hydraulický posilovač)
Zpevňovací moment [Nm] 380
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.15
Servomotor [min1] αiF2·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 33.3 (66.6)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] ±20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 45
Maximální Vertikální zatížení stolu [Kg] 100 (Kompatibilní)
Maximální Horizontální zatížení stolu [Kg]  -
Maximální Horizontální přítlak působící na stůl [N] 670
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] -
Maximální axiální zatížení na stůl [FxL Nm] 690
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 30
Maximální pracovní setrvačnost [Kg m2] 0.4
kroutící moment [Nm] 72
