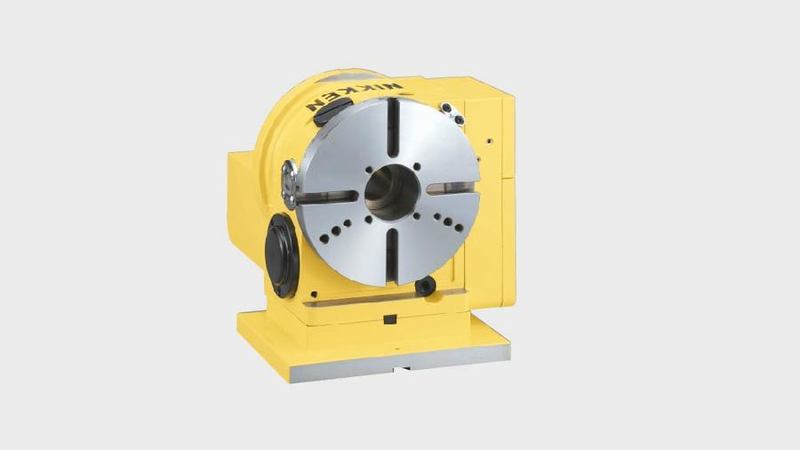

NIKKEN CNC202B je oblíbený u výrobců vertikálních obráběcích center. Tato klasika NIKKEN přináší vynikající výkon pro otočný stůl s pneumatickým upínáním.

Rozdíl mezi CNC202 a CNC202B spočívá v tom, že motor je namontován na zadní straně otočného stolu a ne vlevo nebo vpravo, což je ideální pro stroje, které nemají dostatek místa pro osu Y.

Malý rozměr  je  přesně řešení, které potřebujete, aby vaše stávající obráběcí centrum získalo čtvrtou osu, který zajistí značnou návratnost investic a zároveň vám umožní přijmout nesčetné množství nových zakázek, které byly dříve ´´mimo dosah´´.

CNCZ202B je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

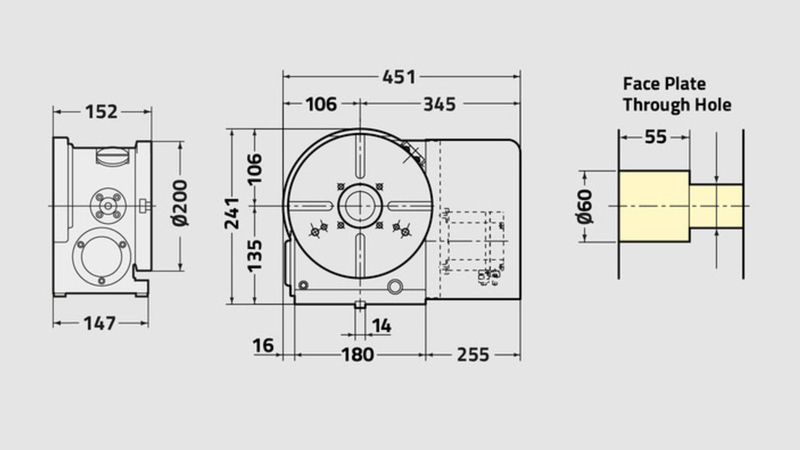

CNC202B
Průměr příruby rotačního stolu [Ømm] 200
Rozsah/Typ Rotačního stolu Kompaktní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Zadní
Průměr vývrtu vřetena [Ømm H7] 60
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 180
Výška středu [mm] 12
Upínací systém VZDUCH
Zpevňovací moment [Nm] 303
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.4
Servomotor [min1] αiF4·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 33.3 (66.6)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] ±20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 60
Maximální Vertikální zatížení stolu [Kg] 100
Maximální Horizontální zatížení stolu [Kg]  -
Maximální Horizontální přítlak působící na stůl [N] 18000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 542
Maximální axiální zatížení na stůl [FxL Nm] 690
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 50
Maximální pracovní setrvačnost [Kg m2] 1
kroutící moment [Nm] 144 (115)
