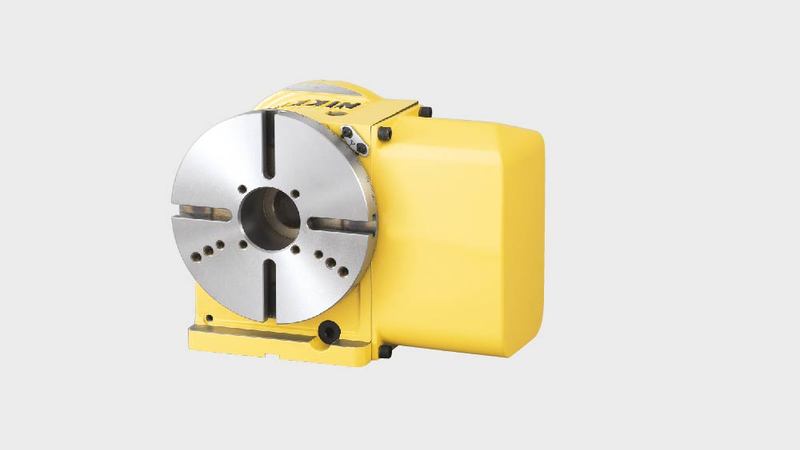

NIKKEN CNC202 je oblíbený u výrobců vertikálních obráběcích center. Tato klasika NIKKEN přináší vynikající výkon otočného stolu s pneumatickou brzdou.
Tento malý rozměr nabízí přesně řešení, které potřebujete, aby se vaše stávající obráběcí centrum proměnilo v pomocníka se čtvrtou osou. Poskytuje podstatnou návratnost investic a zároveň vám umožní nabrat nesčetné množství nových zakázek, které byly dříve „mimo dosah ".
CNCZ202 je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim konkrétním požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb3NlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--d4098fcaa5c2df19f1d63234a653e2679b229bbc/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC202.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbzBlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--4e2e7c580273e9e9dcc47ebf9d867dc04ad410b5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC202-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
CNC(Z)202 | |
---|---|
Průměr příruby rotačního stolu [Ømm] | 200 |
Rozsah/Typ Rotačního stolu | Kompaktní |
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) | Pravý |
Průměr vývrtu vřetena [Ømm H7] | 60 |
Počet vřeten x rozteč [mm] | 1 |
Výška středu [mm] | 135 |
Výška středu [mm] | 12 |
Upínací systém | VZDUCH |
Zpevňovací moment [Nm] | 303 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.09 |
Servomotor [min1] | αiF4·3000 |
Min. Přírustek [Degrees] | 0.001 |
Rychlost rotace [min1] | 33.3 (66.6) |
Celkový redukční poměr | 1/90 (1/45) |
Přesnost indexování [sec] | ±20 |
Přesnost indexování ultra přesné [sec] | - |
Čistá hmotnost [Kg] | 55 |
Maximální Vertikální zatížení stolu [Kg] | 100 |
Maximální Horizontální zatížení stolu [Kg] | 200 |
Maximální Horizontální přítlak působící na stůl [N] | 18000 |
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] | 542 |
Maximální axiální zatížení na stůl [FxL Nm] | 690 |
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] | 50 |
Maximální pracovní setrvačnost [Kg m2] | 1.0 (0.5) |
kroutící moment [Nm] | 114 (115) |
