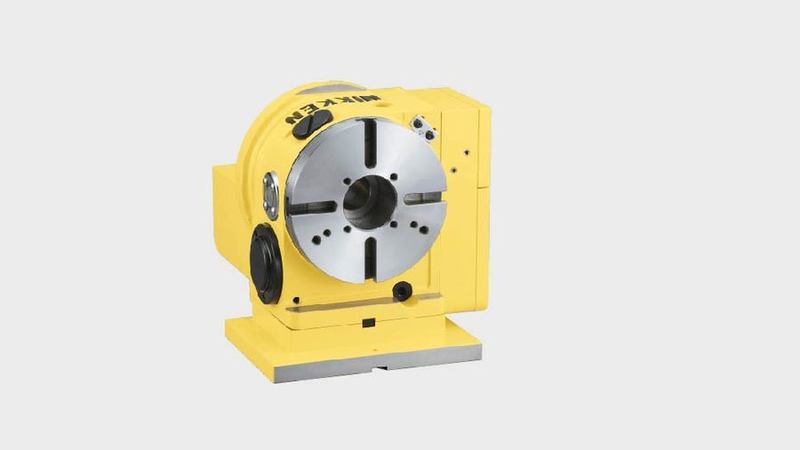

S motorem namontovaným na zadní straně otočného stolu představuje kompaktní otočný stůl NIKKEN CNC180B vynikající řešení na základní úrovni pro stroje, které nemají dostatek místa pro osu Y.

Díky pneumatickému upínání je tento otočný stůl používán na mnoha malých vertikálních obráběcích centrech k zajištění schopností čtvrté osy za dostupnou cenu.

Tento univerzální otočný stůl je dodáván s čelní deskou, je kompatibilní s ovladačem Alpha 21 a je k dispozici s levými a pravými motory.

CNCZ180B je standardně dodáván s vysokorychlostním motorem, který může rychle poskytnout podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

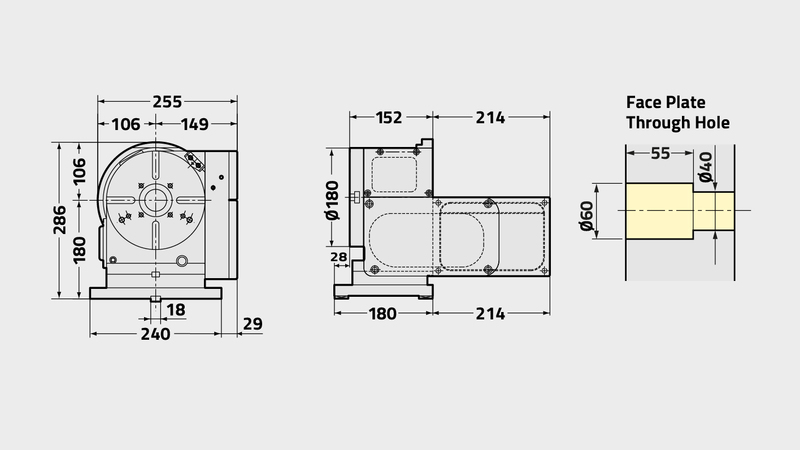

CNC(Z)180B
Průměr příruby rotačního stolu [Ømm] 180
Rozsah/Typ Rotačního stolu Kompaktní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 60
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 180
Výška středu [mm] 12
Upínací systém VZDUCH
Zpevňovací moment [Nm] 303
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.4
Servomotor [min1] αiF2·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 33.3 (66.6)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] ±20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 56
Maximální Vertikální zatížení stolu [Kg] 100
Maximální Horizontální zatížení stolu [Kg]  -
Maximální Horizontální přítlak působící na stůl [N] 18000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 542
Maximální axiální zatížení na stůl [FxL Nm] 690
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 30
Maximální pracovní setrvačnost [Kg m2] 0.4
kroutící moment [Nm] 72 (54)
