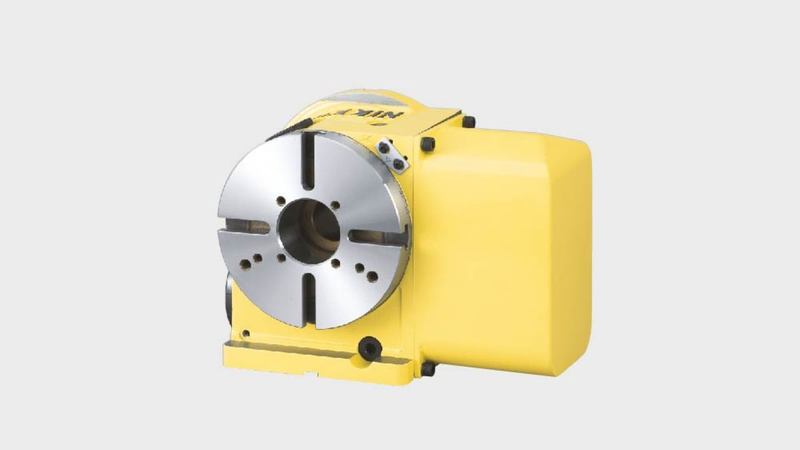

Kompaktní otočný stůl NIKKEN CNC180 je vynikající řešení na základní úrovni. Navzdory své velikosti nabízí CNC180 bezkonkurenční vysokou přesnost, vysokou tuhost a trvanlivost.

S pneumatickým upínáním se tento otočný stůl instaluje na mnoho malých vertikálních obráběcích center k zajištění schopností čtvrté osy za dostupnou cenu.

Tento univerzální otočný stůl je dodáván s čelní přírubou, je kompatibilní s ovladačem Alpha 21 a je k dispozici s levými a pravými motory.

CNCZ180 je standardně dodáván s vysokorychlostním motorem, který může rychle přinést podstatnou návratnost investic.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

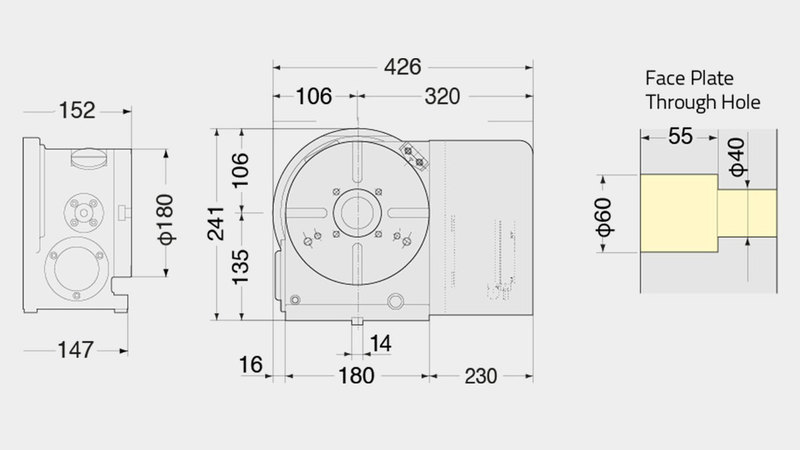

CNC180
Průměr příruby rotačního stolu [Ømm] 180
Rozsah/Typ Rotačního stolu Kompaktní
Standardní orientace motoru (Levé umístění je možné u Pravých rotačních stolů) Pravý
Průměr vývrtu vřetena [Ømm H7] 60
Počet vřeten x rozteč [mm] 1
Výška středu [mm] 135
Výška středu [mm] 12
Upínací systém VZDUCH
Zpevňovací moment [Nm] 303
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.08
Servomotor [min1] αiF2·3000
Min. Přírustek  [Degrees] 0.001
Rychlost rotace [min1] 33.3 (66.6)
Celkový redukční poměr 1/90 (1/45)
Přesnost indexování [sec] ±20
Přesnost indexování ultra přesné [sec] -
Čistá hmotnost [Kg] 45
Maximální Vertikální zatížení stolu [Kg] 100
Maximální Horizontální zatížení stolu [Kg]  200
Maximální Horizontální přítlak působící na stůl [N] 18000
Velikost kroutícího momentu šnekového kola bez brzdy (Dynamická síla) [FxL Nm] 542
Maximální axiální zatížení na stůl [FxL Nm] 690
Maximální nevyvážené zatížení (Vertikální s podporou) [Nm] 30
Maximální pracovní setrvačnost [Kg m2] 0.4 (0.2)
kroutící moment [Nm] 72 (54)
