NIKKEN Rotační stoly Direct Drive jsou jednoduché a přesné. Stoly s přímým pohonem nemají mechanický převodový mechanismus, jako je šnekový systém v rámci standardního otočného stolu.

Rotační stoly s přímým pohonem mají motor „vestavěný“ přímo do těla otočného stolu a pohánějí osy a čelní přírubu.

  • Exklusivní Mikro jehličkový brzdící systém

  • Vysoké zrychlení

  • Vysokorychlostní rotace a polohování

  • Kompaktní značení

Stoly poskytují extrémně vysoké rychlosti otáčení s vysokým zrychlením a zpomalením. Jediným limitem je hnací moment motoru! Tuto aplikaci je třeba zvážit, ale otočné stoly NIKKEN Direct Drive jsou vhodné pro četné aplikace, kde lze složité tvary efektivně a rychle obrobit.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

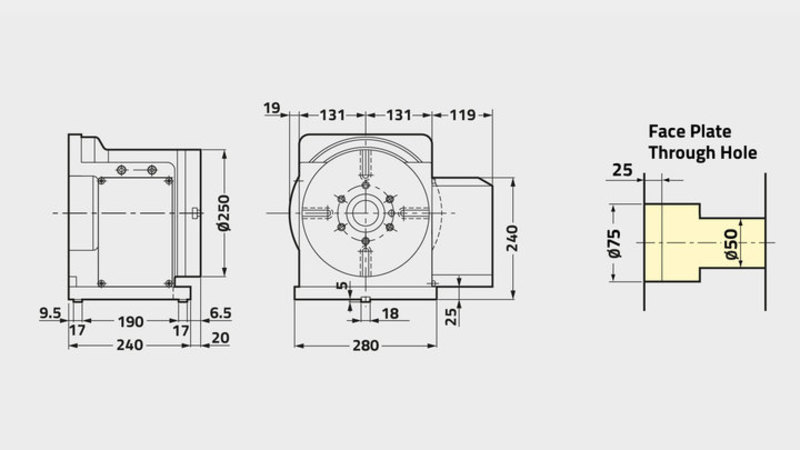

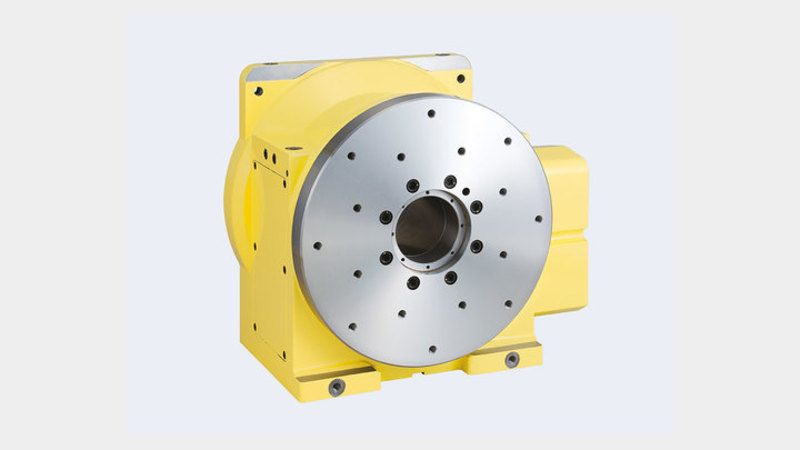

DD400F-250
Průměr příruby rotačního stolu [Ømm] 400
Průměr vývrtu vřetena [Ømm H7] 100
Výška středu [mm] 230
Šířka T drážek [mm] 14
Zpevňovací systém Vzduch (0.5MPa)
Zpevňovací moment [Nm] 1000
Motor [FANUC] DiS250/250
Enkodér αiCz Sensor 1024A
Min. Přírustek [Stupně] 0.001
Rychlost rotace [min1] 2125
Přesnost přetáčení [sec] ±10
Čistá hmotnost [Kg] 245
Max. Work [Kg] 250
Max. Kroutící moment [Nm] 600
Konstantní kroutící moment [Nm] 120/225
Potřebná chladicí kapacita [w] 1200
