NIKKEN Rotační stoly Direct Drive jsou jednoduché a přesné. Stoly s přímým pohonem nemají mechanický převodový mechanismus, jako je šnekový systém v rámci standardního otočného stolu.

Rotační stoly s přímým pohonem mají motor „vestavěný“ přímo do těla otočného stolu a pohánějí osy a čelní přírubu.

Stoly poskytují extrémně vysoké rychlosti otáčení s vysokým zrychlením a zpomalením. Jediným limitem je hnací moment motoru! Tuto aplikaci je třeba zvážit, ale otočné stoly NIKKEN Direct Drive jsou vhodné pro četné aplikace, kde lze složité tvary efektivně a rychle obrobit.

  • Exklusivní Mikro jehličkový brzdící systém

  • Vysoké zrychlení

  • Vysokorychlostní rotace a polohování

  • Kompaktní značení

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

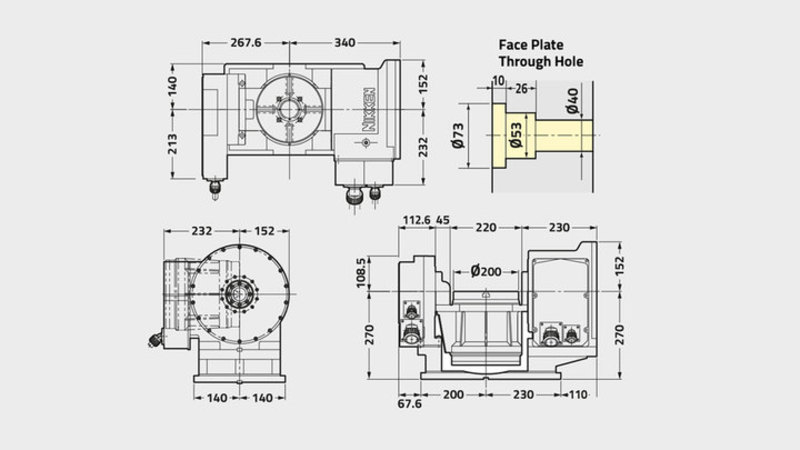

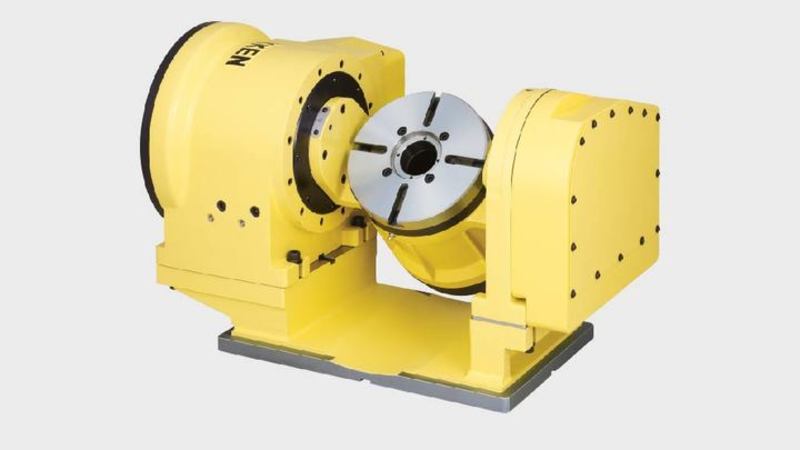

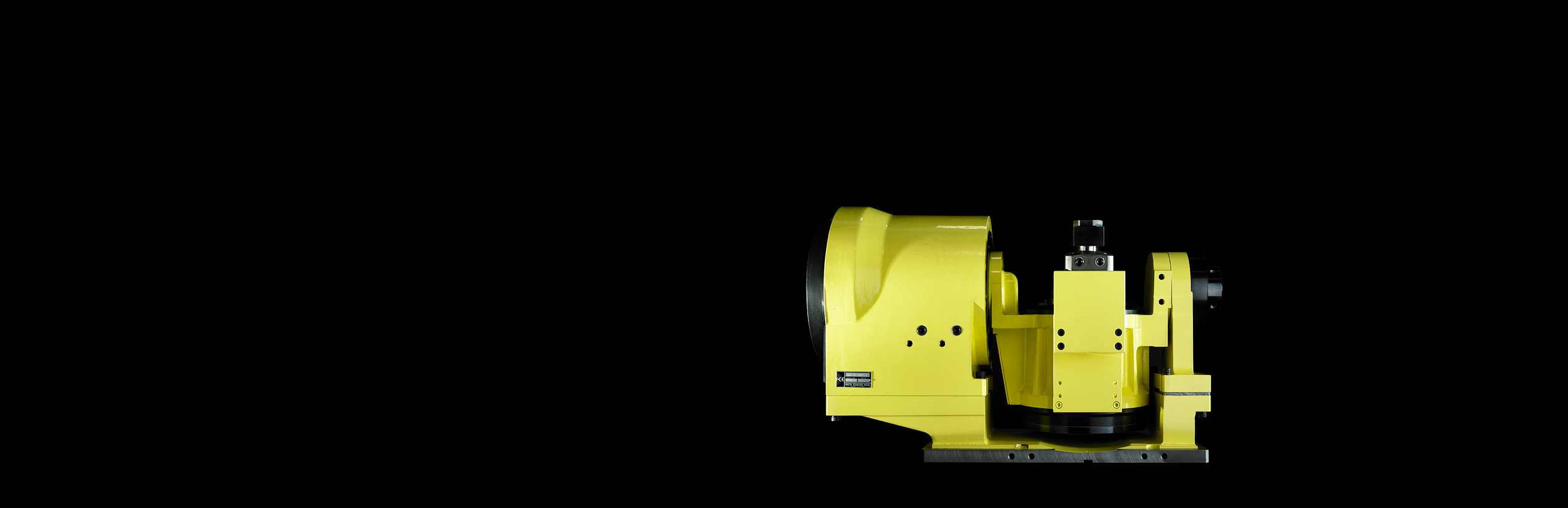

5AX-DD200BF2
Face Plate Diameter[Ømm] 200
Diameter of Spindle Hole [Ømm H7] 53
Centre Height (90°) [mm] 270
Table Height in Horizontal Position (0°) [mm] 270
Width of T Slot [mm] 12
AXIS Rotační Naklápěcí
Clamping System Vzduch (0.5MPa) Vzduch (0.5MPa)
Clamping Torque [Nm] 150 500
Motor [FANUC] DiS60/400 DiS150/200
Encoder αiCz 512A
Min. Increment [Degrees] 0.001 0.001
Rotation Speed [min1] 200 150
Indexing Accuracy [sec] ±10 ±15
Max. Torque [Nm] 130 380
Constant Torque [Nm] 24 73/170
Net Weight [Kg] 185
Max. Work Load on Table 0° to 30° [Kg] 30
Max. Work Load on Table 30° to 90° [Kg] 30
