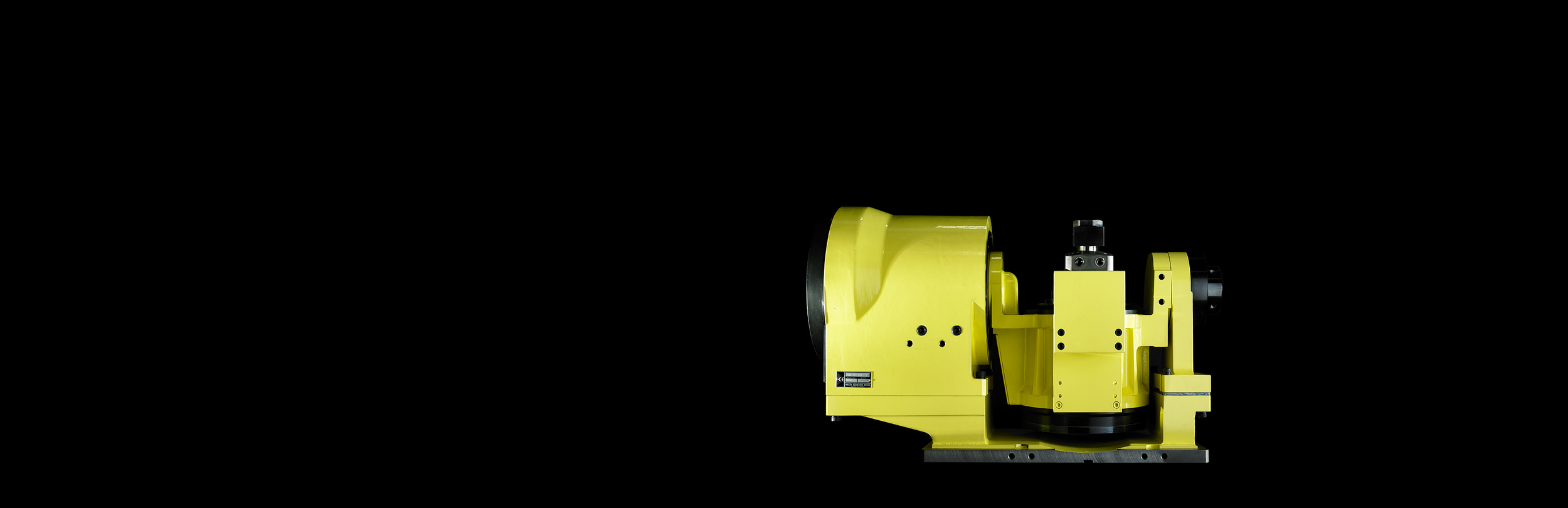

NIKKEN Rotační stoly Direct Drive jsou jednoduché a přesné. Stoly s přímým pohonem nemají mechanický převodový mechanismus, jako je šnekový systém v rámci standardního otočného stolu.
Rotační stoly s přímým pohonem mají motor „vestavěný“ přímo do těla otočného stolu a pohánějí osy a čelní přírubu.
Stoly poskytují extrémně vysoké rychlosti otáčení s vysokým zrychlením a zpomalením. Jediným limitem je hnací moment motoru! Tuto aplikaci je třeba zvážit, ale otočné stoly NIKKEN Direct Drive jsou vhodné pro četné aplikace, kde lze složité tvary efektivně a rychle obrobit.

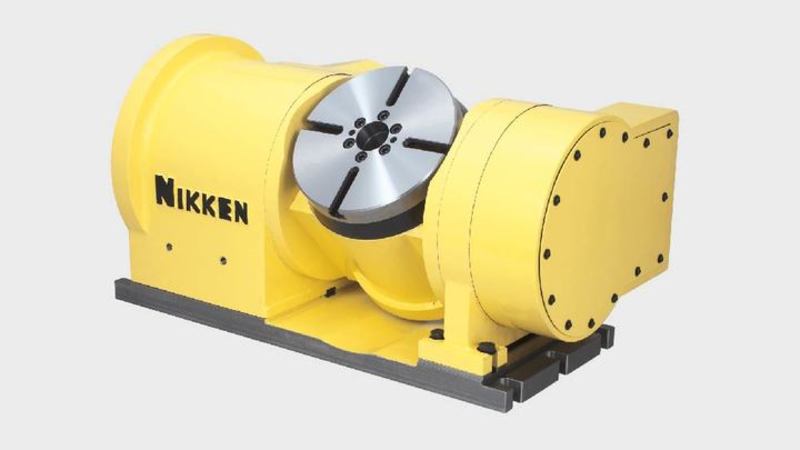

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBczBnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--39b3a9d40edda30253214315475c4314ba67c126/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-DD200AF2-59.jpg)

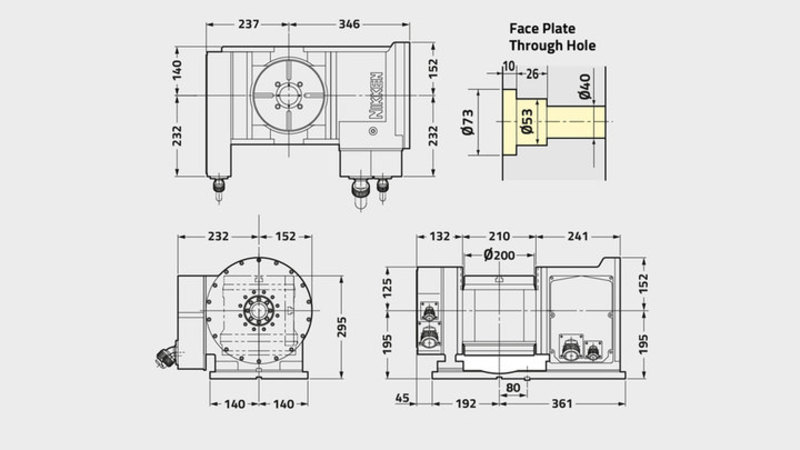

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBczRnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--85a641131ba9965344bb3654fe76b7759f50cb1a/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-DD200AF2-100.jpg)
-
Exklusivní Mikro jehličkový brzdící systém
-
Vysoké zrychlení
-
Vysokorychlostní rotace a polohování
-
Kompaktní značení
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
5AX-DD200AF2 | ||
---|---|---|
Průměr příruby rotačního stolu [Ømm] | 200 | |
Průměr vývrtu vřetena [Ømm H7] | 53 | |
Výška středu (90°) [mm] | 195 | |
Výška stolu v horizontální poloze (0°) [mm] | 295 | |
Šířka T drážek [mm] | 12 | |
Osy | Rotační | Naklápěcí |
Zpevňovací systém | Vzduch (0.5MPa) | Vzduch (0.5MPa) |
Zpevňovací moment [Nm] | 150 | 500 |
Motor [FANUC] | DiS60/400 | DiS150/200 |
Enkodér | αiCz 512A | |
Min. Přírustek [Stupně] | 0.001 | 0.001 |
Rychlost rotace [min1] | 200 | 150 |
Přesnost přetáčení [sec] | ±10 | ±15 |
Max. Kroutící moment [Nm] | 130 | 380 |
Konstantní kroutící moment [Nm] | 24 | 73/170 |
Čistá hmotnost [Kg] | 190 | |
Max. pracovní zatížení na stůl 0° až 30° [Kg] | 30 | |
Max. pracovní zatížení na stůl 30° až 90° [Kg] | 15 |
