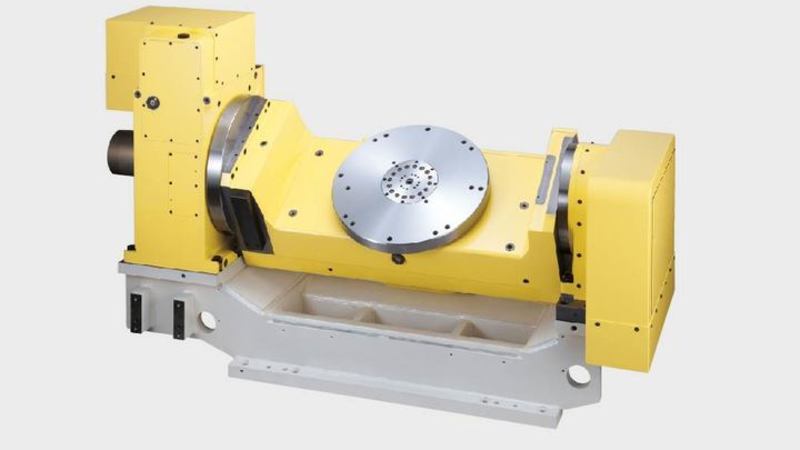

5AX-B450, který je součástí vestavěné řady otočných stolů, je navržen pro vysokou přesnost, bezkonkurenční výkon a dlouhou životnost.

Díky výkonnému hydraulickému upínacímu systému nabízí 5AX-B450 vysokou pevnost a tuhost při maximalizaci pracovního prostoru stroje. 5AX-B450 nabízí volitelný zabudovanou rotační spojku typu 17 a umístění motoru vpravo nebo vlevo a zaručuje vysoký výkon a přesnost.

Stejně jako u všech produktů NIKKEN je i model 5AX-B450 navržen pro snadnou údržbu a dlouhou životnost.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

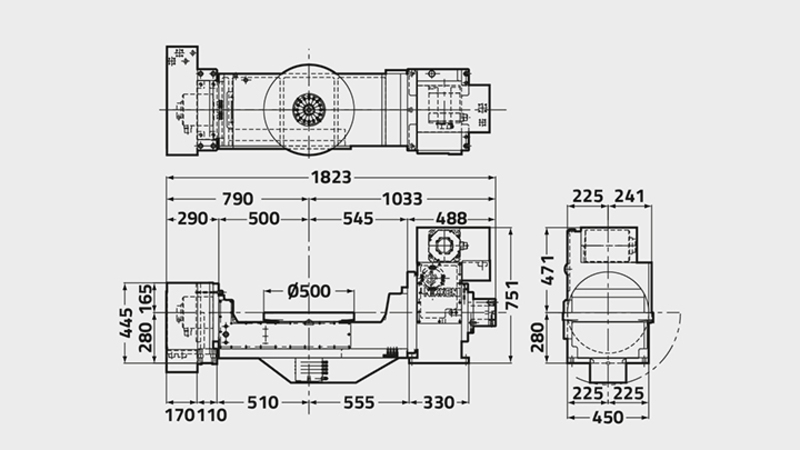

5AX-B450
Průměr příruby rotačního stolu [Ømm] 500
Rozsah/Typ Rotačního stolu Vestavěný
Průměr vývrtu vřetena [Ømm H7] 155
Počet vřeten x rozteč [mm] 1
Výška středu (90°) [mm] 280
Výška stolu v horizontální poloze (0°) [mm] 280
Šířka T drážek [mm] -
Osy Rotační Naklápěcí (0°-105°)
Zpevňovací systém Hydraulika Hydraulika
Zpevňovací moment [Nm] 1760 3870
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 2.8 2.9
Servo Motor [min1] αiF12·2000 αiF22·2000
Min. Přírustek  [Stupně] 0.001 0.001
Rychlost rotace [min1] 22.2 16.6
Celkový redukční poměr 1/90 1/120
Přesnost přetáčení [sec] 20 60
Přesnost přetáčení ultra přesný [sec] - -
Čistá hmotnost [Kg] 1050 (žádná základna)
Max. pracovní zatížení na stůl  0° až 30° [Kg] 300
Max. pracovní zatížení na stůl 30° až 90° [Kg] 250
Maximální axiální zatížení na střed stolu, úhel naklopení  = 0° [N] 31360
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] F5488 @ L=250
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] F11660 @ L=100
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] 1166
Max. setrvačnost [Kg m2] 5.1
kroutící moment [Nm] 432
