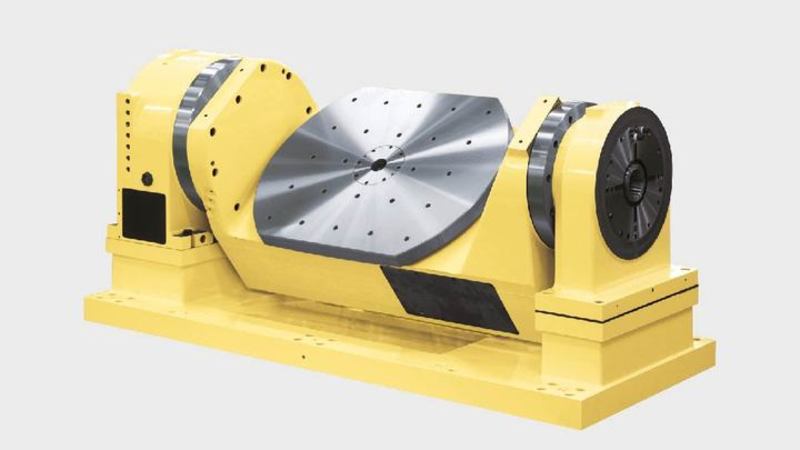

Výkonný otočný stůl 5AX-800 je ideální pro dosažení bezkonkurenční vysoké přesnosti a výkonu.
Navržen pro portálové systémy a obráběcí centra, 5AX-800 má výkonný systém dvojitého upínání na obou koncích naklápěcí osy, který nabízí vysokou tuhost a trvanlivost pro víceosé obrábění.
Stejně jako všechny produkty NIKKEN je i model 5AX-800 navržen pro snadnou údržbu a dlouhou životnost.


NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

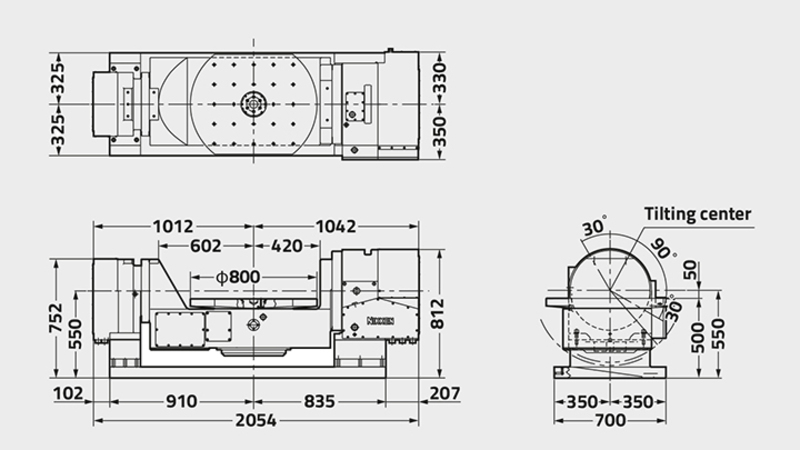

5AX-800 | ||
---|---|---|
Průměr příruby rotačního stolu [Ømm] | 800 x 500 | |
Rozsah/Typ Rotačního stolu | Extra velký | |
Průměr vývrtu vřetena [Ømm H7] | 130 | |
Počet vřeten x rozteč [mm] | 1 | |
Výška středu (90°) [mm] | 550 | |
Výška stolu v horizontální poloze (0°) [mm] | 500 | |
Šířka T drážek [mm] | 14 | |
Osy | Rotační | Naklápěcí (0°-105°) |
Zpevňovací systém | Hydraulika | Hydraulika |
Zpevňovací moment [Nm] | 4655 | 6125 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 6.8 | 6 |
Servo Motor [min1] | αiF22·2000 | αiF40·2000 |
Min. Přírustek [Stupně] | 0.001 | 0.001 |
Rychlost rotace [min1] | 25 | 12.5 |
Celkový redukční poměr | 1/60 | 1/120 |
Přesnost přetáčení [sec] | 20 | 60 |
Přesnost přetáčení ultra přesný [sec] | ±5 | ±10 |
Čistá hmotnost [Kg] | 2300 | |
Max. pracovní zatížení na stůl 0° až 30° [Kg] | 500 | |
Max. pracovní zatížení na stůl 30° až 90° [Kg] | 300 | |
Maximální axiální zatížení na střed stolu, úhel naklopení = 0° [N] | 31360 | |
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] | 2695 | |
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] | 2824 | |
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] | 2548 | |
Max. setrvačnost [Kg m2] | 23 | |
kroutící moment [Nm] | 422 |
